| Luogo di origine: | Cina |
| Marca: | VEOLIA |
| Certificazione: | CE |
| Numero di modello: | E-Cell-3X |
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | imballaggio standard per l'esportazione |
| Tempi di consegna: | 5- 8 giorni lavorativi |
| Capacità di alimentazione: | 60000 unità/unità al mese |
| Resistenza: | ≥ 16 MOhm-cm | Acido di sodio: | ≤ 3 ppb |
|---|---|---|---|
| Silice (SiO2): | Fino a 5 ppb | Borone: | Fino a 0,08 ppb |
| Voltaggio: | 0 ¢ 400 VDC | Amperaggio: | 0 ̊5.2 ADC |
| Evidenziare: | modulo edi di trattamento dell'acqua,modulo di elettrodeionizzazione,Moduli di trattamento dell'acqua |
||

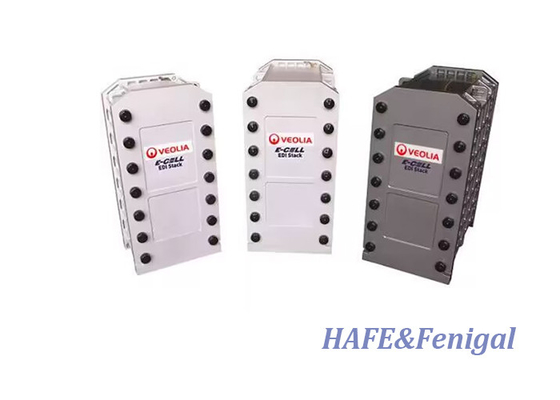

Osmosi inversa (RO) Acqua permeabile deionizzata Acqua ultrapura Elettro-deionizzazione (EDI) Stacks E-Cell-3X
E-Cell*-3X è progettato per:
l Fornire acqua ultrapura per applicazioni industriali tra cui energia, semiconduttori e industria generale.
L Produrre acqua di qualità a letto misto su base continua.
L non richiede acidi o sostanze caustiche per la rigenerazione della resina di scambio ionico all'interno della pila.
Non ho perdite, garantito.
L eliminare l'iniezione di salamoia e la ricircolazione del concentrato, semplificando la progettazione del sistema.
Descrizione e utilizzo
Le pile E-Cell-3X sono pile di elettrodeionizzazione (EDI) che utilizzano la corrente elettrica per deionizzare e lucidare l'acqua permeata da osmosi inversa (RO).L'acqua del prodotto per l'E-Cell-3X è ad un livello ultrapuro richiesto nelle applicazioni più esigenti di oggi.
Applicazioni tipiche
L Microelettronica
L Produzione di energia (NOx, alimentazione della caldaia)
L Industria generale
Assicurazione della qualità
Il marchio CE, UL e CSA
l Prodotto in un impianto ISO 9001:2000
E-Cell*-3X, da 1 a 12 pile
Caratteristiche del sistema di base
I sistemi ECell3X con da 1 a 12 stacks per portata di 15 gpm (3,4 - 76,3 m3/h)
l Rettificatore compatibile con 400VAC e 50Hz o 460VAC e 60Hz
L monitoraggio della corrente di stack individuale
I trasmettitori di flusso e pressione, possibilità di connessione al sistema SCADA
Opzioni di sistema
Allen Bradley Micrologix PLC con Ethernet
n Include Veolia 6 Color QuickPanel View HMI
l NEMA 4 Terminal Box - rimozione del PLC e dell'HMI e di tutti i cablaggi terminati alla terminal box
L Strumentazione standard
n Sensori di flusso della ruota a padella di Burkert sul diluente, sul concentrato e sull'uscita dell'elettrodo
n trasmettitori di pressione Burkert su tutti i flussi
n Analisatore e sensore di conduttività di Burkert su Dilute
L Strumentazione Premium
n Trasmettitori di flusso di vortice Rosemount sullo sbocco del diluito e del concentrato
n Sensore di flusso della ruota a padella di Burkert sull'uscita dell'elettrodo
n trasmettitori di pressione Burkert su tutti i flussi
n Analisatore e sensore di conduttività Rosemount su Dilute Outlet
Valvola di deviazione di ingresso
n Strumentazione standard: Burkert
Strumentazione Premium: Rosemount
I kit di conversione ANSI a DIN
| Necessità di acqua per mangimi | |
| Anioni intercambiabili totali | < 25,0 ppm |
| (come CaCO3) (TEA) Inclusa la CO2 calcolata per pH ECalc | 4 11 |
| Durezza | < 1,0 ppm (come CaCO3) |
| Silice (reattivo) | < 1,0 ppm |
| SDI (15 min) | < 1 |
| TOC | < 0,5 ppm |
| Cloruro totale | < 0,05 ppm |
| Fe, Mn, H2S | < 0,01 ppm |
| Parametri di funzionamento | |
| Qualità del prodotto di uscita (diluito) | > 16 MOhm-cm |
| Garanzia per la silice del prodotto di uscita | Fino a < 5 pppb |
| Ripresa | Fino al 95% |
| Temperatura | Da 40 a 104oF (da 4,4 a 40oC) |
| Pressione di alimentazione | Da 60 a 100 psi (da 4,1 a 6,9 bar) |
| Diminuzione della pressione | 20 a 40 psi (1,4 a 2,8 bar) |
| Voltaggio di ingresso | 460VAC 60Hz, 400VAC 50Hz |
| Materiale di costruzione e valutazioni | |
| Cornice saldata | Acciaio al carbonio verniciato |
| Diluzione dei tubi | Sch. 80 PVC |
| Tubi di concentrato | Sch. 80 PVC |
| Flanghe | ANSI |
| Rettificatore | NEMA 4 |
| Pannello di controllo | NEMA 4 |
| Potenza del pannello di controllo | 24VDC |
Sistemi standard di cellule 3X
| Modello | ECell3X-2 | ECell3X-4 | ECell3X-8 | ECell3X-12 |
| Numero di pile | 1 - 2 | 3 - 4 | 5 - 8 | 10 - 12 |
| Tipo di stack | E-Cell-3X | E-Cell-3X | E-Cell-3X | E-Cell-3X |
| Tassi di flusso: | ||||
| Flusso di prodotto nominale |
44 gpm 10 m3/h |
88 gpm 20 m3/h |
176 gpm 40 m3/h |
264 gpm 590,9 m3/h |
| Distanza |
15 56 gpm 3.4 ¢ 12,7 m3/h |
45 - 112 gpm 10.2 25,4 m3/h |
75 - 224 gpm 17.0 50,9 m3/h |
150 - 336 gpm 34.0 ️ 76,3 m3/h |
|
Flusso di uscita concentrato (Dipende dal recupero) Flusso di prodotti) 2 |
00,83 - 7,67 gpm 0.19 - 1,74 m3/h
|
20,50 - 15,34 gpm 00,57 - 3,48 m3/h
|
4.17 - 30.67 gpm 00,95 - 6,97 m3/h
|
8.34- 46.01 gpm 10,89 - 10,45 m3/h
|
|
Flusso di uscita dell'elettrodo (Nominale)
|
00,70 gpm 0.16 m3/h
|
10,40 gpm 00,32 m3/h
|
20,80 gpm 00,64 m3/h
|
40,20 gpm 00,95 m3/h
|
| Dimensioni: | ||||
|
Dimensioni generali (Larghezza x Lunghezza x Altezza) |
42 x 50 x 84 1.1m x 1.3m x 2.2m
|
46 x 75 x 84 1.1m x 1.9m x 2.2m
|
64 x 103 x 90 1.7m x 2,6m x 2,3m
|
64 x 130 x 90 1.7m x 3.3m x 2.3m
|
| Tubi di ingresso | 2.0 | 2.5 | 4° |
4°
|
| Tubi di uscita del prodotto | 1.5 | 2.5 | 3 ¢ | 4° |
| Sciacquare i tubi di uscita | 1.5 | 2.5 | 3 ¢ | 4° |
| Tubo di uscita concentrato | 0.75 ¢ | 1.0 | 1.5 | 1.5 |
| Sono fornite tutte le dimensioni dei tubi per i flussi nominali a recupero del 90%. | ||||
| Peso di spedizione (circa) | 2050 libbre / 925 kg | 3075 libbre / 1400 kg | 5250 libbre / 2400 kg |
6190 libbre / 3125 kg
|
|
Altri:
|
||||
| Capacità di alimentazione | 10.4 Ampere | 20.8 Ampere | 41.6 Ampere | 62.4 Ampere |
| Requisito di connessione | 13 kVA | 21 kVA | 36 kVA | 52 kVA |
1. Le prestazioni, il flusso per pila, il recupero e il consumo di energia dipendono tutti dalla qualità e dalla temperatura dell'acqua di alimentazione di entrata.
La progettazione deve essere completata per una corretta progettazione del sistema e per fornire una garanzia di prestazione.
2- Concentrate il flusso di uscita al 95% di recupero massimo e al flusso minimo di prodotto di 15 gpm/piatta fino all'87% di recupero e al flusso massimo di prodotto di
28 gpm/pila.
