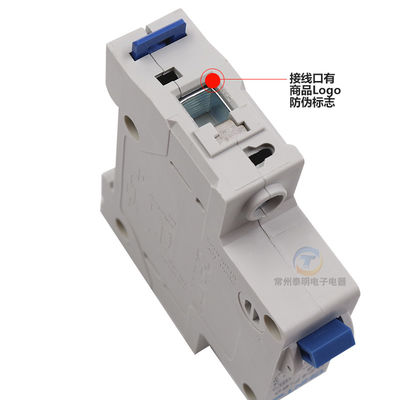

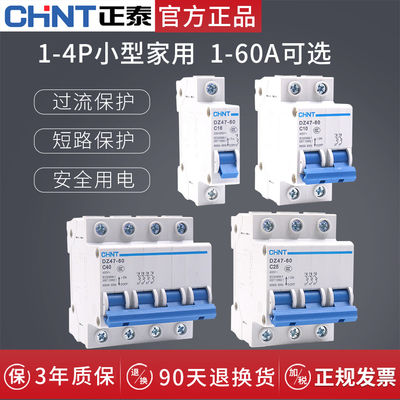

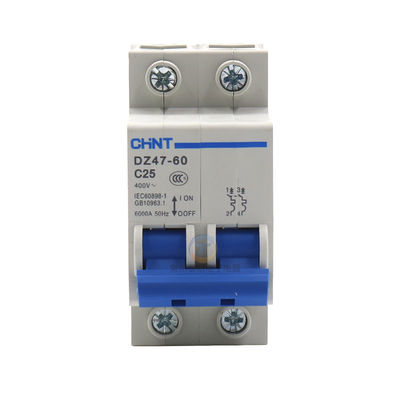

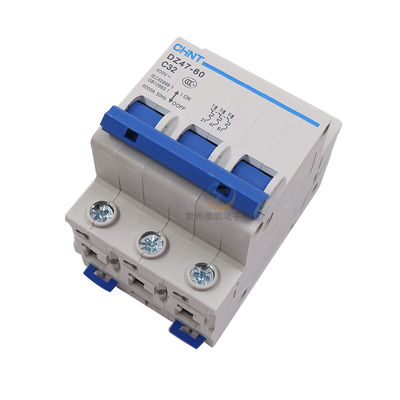

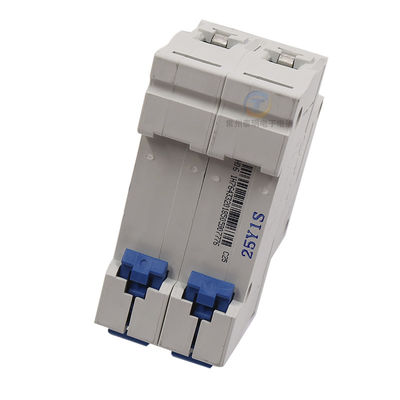

Interruttore miniatura 6~63A, 80~125A, 1P, 2P, 3P, 4P di Chint DZ47-60 per protezione di circuito AC220, 230V, uso 240V
Dettagli del prodotto
| modello: | DZ47-60 | Palo: | 1,2,3,4,1P+N |
|---|---|---|---|
| Volt: | 1P, 2P-220/230/240V, 3P, 4P-380~415V | HZ: | 50~60Hz |
| Fase: | 1/3 | standard: | EN/IEC60898, IEC60947 |
| Certificazione: | CCC, CE, GS etc. | Rottura della capacità: | Ics=Icn=6000A, 4500A |
| Curva di interruttore termico: | B, C, D | Materiale di caso: | Nylon PA6 riciclabile |
| cablaggio: | blocchetto terminali, condotta ecc. IP20B della sbarra collettrice | protezione della scossa elettrica: | CLASSE II |
| Durata meccanica: | 10.000 | Vita elettrica: | 5,000 |
| Evidenziare |
Interruttore modellato di caso,interruttore elettrico |
||
Descrizione del prodotto
MCB DZ47-60, C45
CHINT fatto in Cina
Il CA utilizza gli interruttori miniatura 6~63 A, 80~125A,
Interruttori miniatura per i circuiti correnti di CA, protezione terminale d'offerta dell'installazione di distribuzione
Il DZ47-60 è un interruttore miniatura che offre a CA la protezione di circuito corrente. Protegge i circuiti dalle correnti di cortocircuito e dalle correnti di sovraccarico.
Il mini interruttore DZ47-60 è utilizzato nel sistema di distribuzione di illuminazione o nel sistema di distribuzione del motore per sovraccarico della protezione e nel cortocircuito nel sistema. Il prodotto è neoteris in struttura, luce nel peso, affidabile ed eccellente nella prestazione. Ha livello che rompe la capacità, può scattare rapidamente ed il suoi caso e oggetti sono adottati dall'alta plastica resistente al fuoco e antiurto. Il prodotto con lunga vita, pricipalmente è utilizzato in tre dei unico pali 240 o due di CA 50Hz/60Hz, nel circuito quadripolare 415V per la protezione di cortocircuito e di sovraccarico come pure per l'attrezzatura di commutazione avanti/stop unfrequent ed il circuito di illuminazione elettrici in caso normale. I prodotti aderiscono all'IEC 60898 & alle BS 3711.
- Soddisfacente rispetto a IEC60898
- Disponibile in 1P, in 2P 3P, in 4P e in 1P+N
- B, C, curva di scatenamento di D
- Fino a CA 500V.
NBE7 MCB combina le seguenti funzioni:
protezione di b dei circuiti contro le correnti di cortocircuito
protezione di b dei circuiti contro le correnti di sovraccarico
controllo di b
isolamento di b
Tabella di specificazione
| Standard | Corrente nominale (A) | Palo | Tensione (V) | Rompendo capacità (A) |
| BS3871-1 IEC60898 | 1 - 40 50 - 63 | 1 | 240 | 6000 |
| 2,3,4 | 415 | 6000 | ||
| IEC157-1 | 50 - 63 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 10000 | ||
| 3 | 1 | 220/240 | 8000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 8000 | ||
| 10 - 40 | 1 | 220/240 | 7000 | |
| 2,3,4 | 220/240 | 16000 | ||
| 2,3,4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 5000 | ||
| Standard | Corrente nominale (A) | Palo | Tensione (V) | Rompendo capacità (A) |
| BS3871-1 IEC60898 | 1 - 40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | 1 - 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |
COSTRUZIONE E CARATTERISTICA
. Capace del circuito elettrico del commutatore con il carico
. Capace rapidamente di liberazione dell'operazione di energia memorizzata
. Adattabile per padlock dispositivo
. Indicazione di posizione del contatto
. Capacità corrente di withstand di alto cortocircuito
. Livello acceso del livello che fa e che rompe capacità
. Usato come commutatore principale per la famiglia e la simile installazione
DATI TECNICI
. No. di Palo: 1,2,3,4
. Corrente nominale (A): 1,2,3,4,6,10,16,20,25,32,40,50,63
. Frequenza nominale: 50/60Hz
. Tensione nominale: CA 230/400V
. Corrente stimata di withstand: 1000A all'interno di lesc
. Resistenza elettromeccanica: 1000 cicli
. Potere di chiusura stimato di cortocircuito: 4500A, 6000A
. Capacità di collegamento: Conduttore rigido 25mm2
. Terminale del collegamento:
. Terminale di vite
. Terminale della colonna con la lampada
. Installazione:
. Montaggio di pannello
DIMENSIONI DELL'INSTALLAZIONE & DEL CAMICE
| Standard | IEC/EN 60898-1 | ||
| Meccanico caratteristiche |
Vita elettrica | 4000 | |
| Vita meccanica | 10000 | ||
| Grado di protezione | IP20 | ||
| Temperatura di riferimento per regolazione dell'elemento termico |
℃ | 30 | |
| Temperatura ambiente (con il quotidiano average≦35℃ |
℃ | -5. +40 | |
| Temperation di stoccaggio | ℃ | ||
| Installazione | Tipo di collegamento terminale | Sbarra collettrice di Cable//U-type/sbarra collettrice perno tipa | |
| Alto/basso terminali di dimensione per cavo | mm2 | 25 | |
| AWG | 18-3 | ||
| Alto/basso terminali di dimensione per la sbarra collettrice | mm2 | 25 | |
| mm2 | 18-3 | ||
| Coppia di serraggio | N*m | 2 | |
| In--Ibs. | 18 | ||
| Montaggio | Sull'en 60715 (35mm) della ferrovia di DN dai meas del dispositivo veloce della clip | ||
| Collegamento | Dall'alto e dal basso |
| Corrente nominale In (A) |
Coefficiente della compensazione di temperatura alla varia temperatura operativa | ||||||||
| -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 55℃ | 60℃ | |
| 6 | 1,2 | 1,14 | 1,09 | 1,05 | 1,00 | 0,96 | 0,8 | 0,75 | 0,7 |
| 10-32 | 1,18 | 1,12 | 1,08 | 1,04 | 100 | 0,96 | 0,92 | 0,88 | 0,84 |
| 40 | 1,16 | 1,12 | 1,07 | 1,03 | 1,00 | 0,97 | 0,87 | 0,83 | 0,80 |
| Standard | IEC/EN 60898-1 | ||
| Elettrico caratteristiche |
Corrente nominale dentro | A | 6,10,16,20,25,32,40,50,63 |
| pali | 1P, 2P, 3P, 4P | ||
| Tensione nominale Ue | V | 230/400 | |
| Tensione Ui dell'isolamento | V | 500 | |
| Frequenza nominale | Hertz | 50/60Hz | |
| Rated che rompe capacità | KA | 6000 | |
| Tensione di withstand stimata del impelse (1.2/50) UimpStandard | V | 4000 | |
| Tensione di prova dielettrica al ind, Fred, per 1 min | Chilovolt | 2 | |
| Grado di Polluttion | 2 | ||
| characteristis Themo-magnetici del rilascio | B, C, D |
Punti salienti del prodotto
MCB DZ47-60, C45 CHINT fatto in Cina Il CA utilizza gli interruttori miniatura 6~63 A, 80~125A, Interruttori miniatura per i circuiti correnti di CA, protezione terminale d'offerta dell'installazione di distribuzione Il DZ47-60 è un interruttore miniatura che offre a CA la protezione di circuito ...
