MCB - Serie industriale miniatura 1~63A 1P 2P 3P 4P 1P+N dell'interruttore ABB SH200

Gamma di prodotti

S 200
Ha progettato per assicurare l'efficienza e la protezione

• Per le installazioni commerciali domestiche o piccole fino al Ka 10 che tagliato capacità

• Per le installazioni industriali fino al Ka 25 che tagliato capacità

• IEC/EN 60898-1, IEC/EN 60947-2 e molte altre norme ed approvazioni

• Una vasta gamma di accessori è disponibili!

Versioni speciali

• Sviluppato per soddisfare le esigenze dei segmenti differenti

• S 200MUC per le applicazioni di AC/DC

• S 200MTUC per le treno-applicazioni


200 SH

• Per installazioni domestiche/residenziali nei mercati definiti

• Ka fino a 6 che tagliato capacità

• Secondo IEC/EN60898-1


SN 201

• 1P + N in soltanto un modulo

• Completamente integrato nella pro famiglia di m.

• Divisione della sezione ampia degli accessori

• Identifichi il trasportatore per l'identificazione più facile della linea protetta

• Contatti l'indicatore di posizione al livello, con colore verde/rosso

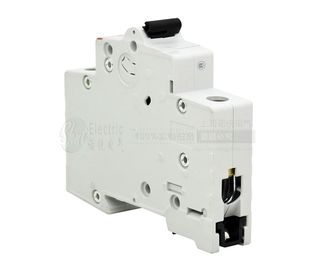

SH201-C40NA
Generalità

• Tipo di prodotto esteso:

  SH201-C40NA

• Identificazione del prodotto:

  2CDS211103R0404

• EAN:

  4016779630955

• Descrizione del catalogo:

  Interruttore miniatura - SH200 - 2P - C - 40 ampèri

Descrizione lunga:

Gli interruttori miniatura compatti della casa SH200 sono limitazione corrente. Hanno due meccanismi di scatenamento differenti, il meccanismo di scatenamento termico in ritardo per la protezione di sovraccarico ed il meccanismo di scatenamento electromechanic per la protezione di cortocircuito. Sono disponibili nelle caratteristiche differenti (B, C),
configurazioni (1P, 1P+N, 2P, 3P, 3P+N, 4P), rompenti le capacità (Ka fino a 6 a 230/400 di CA di V) e le correnti nominali (fino a 40 A). Tutto il MCBs della gamma di prodotti SH200 aderisce a IEC/EN 60898-1, permettendo l'uso per le applicazioni residenziali.

Tecnico

• Norme:

  IEC/EN 60898-1

• Numero di Pali:

  2

• Caratteristica di scatenamento:

  C

• Corrente nominale (dentro):

  40 A

• Tensione operativa stimata:

  CRNA. all'IEC 60898-1 un CA di 230 V

• Perdita di potere:

  9,6 W
  alle condizioni di gestione stimate per Palo 4,8 W

• Tensione stimata dell'isolamento (Ui):

  CRNA. a IEC/EN 60664-1 440 V

• Tensione operativa:

  Massimo (tolleranza compresa) un CA di 253 V
  CA di massimo 253 V
  CA di minimo 12 V

• Frequenza nominale (f):

  50 hertz
  60 hertz

• Capacità stimata di cortocircuito (CIN):

  (CA di 230/400 V) Ka 10
  (un CA di 230 V) Ka 6

• Energia che limita classe:

  3

• Categoria di sovratensione:

  III

• Grado di inquinamento:

  2

• Tensione di Withstand di impulso stimata (Uimp):

  4 chilovolt
  (un livello del mare da 6,2 chilovolt @)
  (5,0 chilovolt @ m) 2000

• Tensione di prova dielettrica:

  50 / 60 hertz, 1 min: 2 chilovolt

• Materiale dell'alloggio:

  Gruppo dell'isolamento II, RAL 7035

• Tipo dell'azionatore:

  Cavicchio

• Indicazione di posizione del contatto:

  INSERITA/DISINSERITA

• Grado di protezione:

  IP20

• Rileva:

  IP40 nella recinzione con la copertura

• Resistenza elettrica:

  Ciclo di CA 10000

• Resistenza meccanica (Nendu):

  ciclo 20000

• Tipo di terminale:

  Terminali di vite

• Tipo di terminale della vite:

  Terminale della gabbia

• Capacità di collegamento:

  Conduttore 25/25 millimetri di ²
  Flessibile con il puntale 0,75… 16 millimetri di ²
  0,75… 16 millimetri flessibili di ²
  0,75… 25 millimetri rigidi di ²
  Incagliato 0,75… 25 millimetri di ²

• Coppia di serraggio:

  2 N·m.

• Cacciavite raccomandato:

  Pozidriv 2

• Montando sulla ferrovia di BACCANO:

  (Ferrovia di montaggio da 35 x 7,5 millimetri) CRNA TH35-7.5. all'IEC 60715
  (Ferrovia di montaggio da 35 x 15 millimetri) CRNA TH35-15. all'IEC 60715

• Posizione di montaggio:

  C'è ne

Ambientale

• Temperatura dell'aria ambiente:

  °C +55 di operazione -25…
  °C +70 di stoccaggio -40…

• CRNA di resistenza all'urto. all'IEC 60068-2-27:

  25g / spettrografia di massa 2 scosse/13

• Resistenza al CRNA di vibrazioni. all'IEC 60068-2-6:

  5g, 20 cicli a 5… 150… 5 hertz con il carico 0,8 dentro

• Condizioni ambientali:

  28 cicli
  con 55 °C/90- 96%
  e 25 °C/95- 100%

• Stato di RoHS:

  UE il 18 agosto 2005 2002/95/EC ed emendamento direttivi seguenti

Dimensioni

• Larghezza netta del prodotto:

  35 millimetri

• Profondità/lunghezza nette del prodotto:

  69 millimetri

• Altezza netta del prodotto:

  85 millimetri

• Peso netto del prodotto:

  0,25 chilogrammi

Informazioni del contenitore

• Unità del Livello 1 del pacchetto:

  5 pezzi

• Larghezza del Livello 1 del pacchetto:

  92 millimetri

• Profondità/lunghezza del Livello 1 del pacchetto:

  183 millimetri

• Altezza del Livello 1 del pacchetto:

  80 millimetri

• Peso lordo del Livello 1 del pacchetto:

  1,3 chilogrammi

• Unità del Livello 2 del pacchetto:

  60 pezzi

• Livello 2 EAN del pacchetto:

  4016779987707

Ordinazione

• Quantità di ordine minimo:

  1 pezzo

• Numero di tariffa doganale:

  85362010
