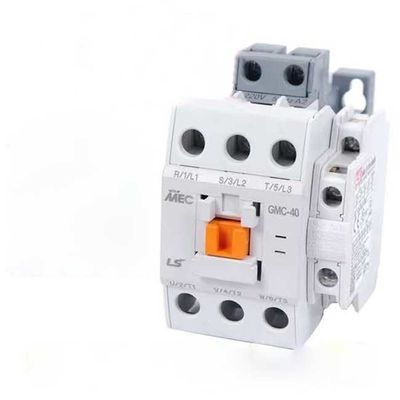

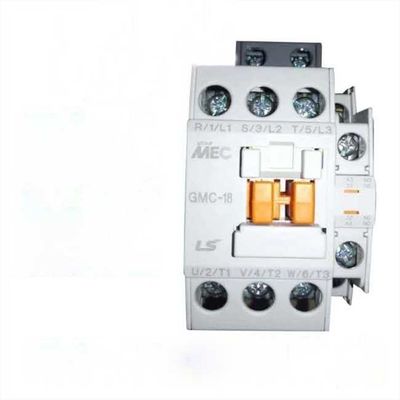

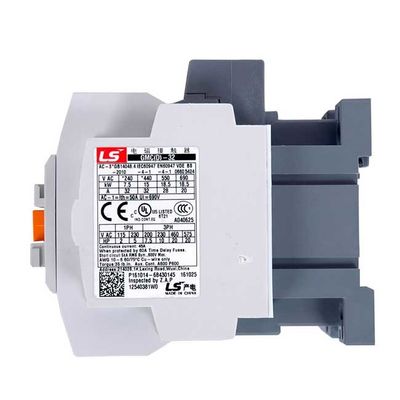

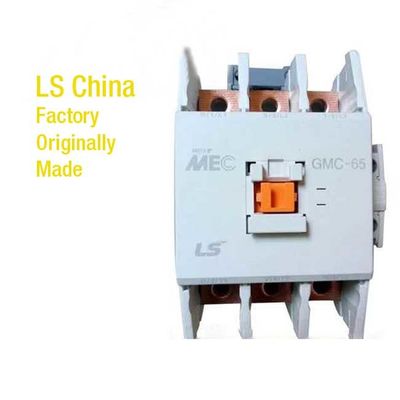

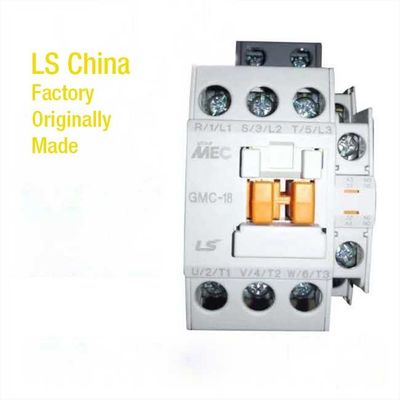

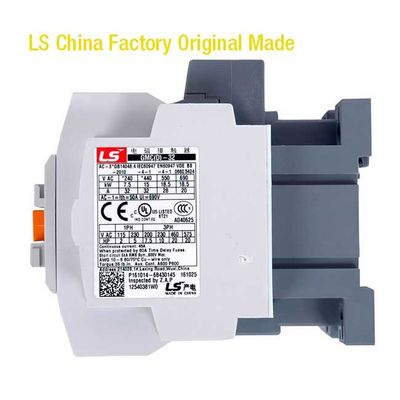

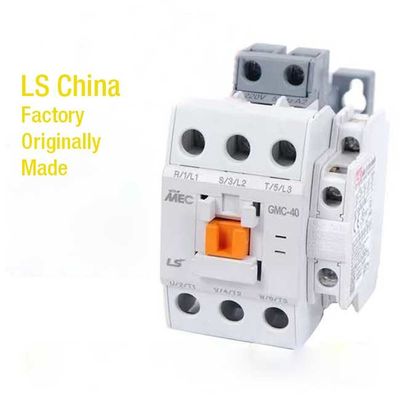

Contattore 3P 4P 9A 12A 18A 32 40A 50A 65A 75A 85A AC-3 AC-1 di LS GMC altamente integrato
Product Details
| Corrente di valutazione del circuito principale: | 9-85A | Tipo di elettricità: | CA, AC/DC |
|---|---|---|---|
| Tensione principale di valutazione del circuito: | 600V, 220V, 380V, 110V, 24V | Numero di Palo: | 3,4 |
| Fase: | 3,1Phase | frequenza: | 50/60HZ |
| Nome del prodotto: | Contattore di CA del palo del contattore CJX2N-D09,3 di CA | Corrente nominale: | 85A |
| standard: | IEC60947, EN/IEC60947-4-1 | ||
| Evidenziare |
commutatore del contattore di CA,contattore domestico di CA |
||
Product Description
Contattore 3P, 4P 9A, 12A, 18A, 32,40A, 50A, 65A, 75A, 85A, tensione 24V, 110V, 230V, 380V di LS GMC della bobina di AC-3 AC-1
caratteristico
• Gamma corrente 09~85A;
• Il CA, bobina di controllo di CC è facoltativo;
• I tipi differenti di dispositivi d'avviamento sono disponibili: contattori standard di inizio del motore, contattori reversibili, dispositivi d'avviamento di stella-delta, dispositivi d'avviamento dell'autotrasformatore, ecc.
• Collegamento facoltativo: collegamento di bullone (09~8000A);
• Certificazione di prodotto: CCC, CE, CCS;
Vantaggio
• Installazione compatta
> l'installazione del limitatore di sovracorrente non richiede strumenti e può essere inserita direttamente nel contattore senza prendere più spazio
> il contattore reversibile è soltanto 90mm ampi, collegamento meccanico non prende lo spazio extra, prese dell'installazione quasi nessun tempo
> le componenti del dispositivo d'avviamento forniscono i moduli pre-metallici per l'assemblea rapida e facile
• Altamente integrato
> ad integrazione contatto ausiliario normalmente chiuso normalmente aperto/1 di 1 del contattore 100A
> bobina di CC con il diodo bidirezionale incorporato di soppressione
> gruppo reversibile del contattore con il diodo bidirezionale incorporato di soppressione
• Sicuro ed affidabile
> il circuito principale ed il circuito di controllo delle componenti della protezione e di controllo sono chiaramente distinti
> ha rispecchiato la progettazione del contatto che rispetta le norme di sicurezza, assicurando 10 milione azioni affidabili
> il rivestimento protettivo impedisce il contatto accidentale del contattore
• qualità eccezionale
> le bobine di CC hanno una vasta gamma di tensioni di controllo (0.7~1.25Uc)
> forte resistenza di terremoto
> più a basso rumore
> forza terminale aumentata
> Coppia di torsione permanente, installazione affidabile
> compatto ed economia di spazio
> facile installare, salva il tempo
> Facile mantenere e comprimere i costi
| Serie del prodotto |
Metallo MEC
|
|---|---|
| nome di prodotto |
Contattore di CA
|
| tipo di prodotto |
Contattore
|
| Breve nome del prodotto |
GMC
|
| Campo di applicazione del contattore |
Applicato ai carichi di CA con un fattore di potenza superiore o uguale a 0,95
Motore della gabbia di scoiattolo per la commutazione dell'inizio normale avanti/stop |
| Usi la categoria |
AC-3
AC-1 AC-4 |
| Numero dei pali |
3P
|
| Composizione nel contatto del palo di potere |
3 NESSUN
|
| Tensione di funzionamento Rated [Ue] |
Circuito principale: <>
Circuito principale: <> |
| Corrente di funzionamento Rated [IE] |
18 un °C) 60 sopra <>
32 un °C) 60 sopra <> |
| Potere del motore (chilowatt) |
4 chilowatt su un CA di 220… 230 V 50/60 di hertz (AC-3)
7,5 chilowatt su un CA di 380… 400 V 50/60 di hertz (AC-3) 9 chilowatt su un CA di 415… 440 V 50/60 di hertz (AC-3) 10 chilowatt su un CA di 500 V 50/60 di hertz (AC-3) 10 chilowatt su un CA di 660… 690 V 50/60 di hertz (AC-3) 4 chilowatt su un CA di 400 V 50/60 di hertz (AC-4) |
| Potere HP (UL/CSA) del motore |
1 cavallo vapore su un CA di 115 V 50/60 di hertz per i motori di 1 fase
3 cavalli vapore su 230/240 di CA di V 50/60 di hertz per i motori di 1 fase 5 cavalli vapore su 200/208 di CA di V 50/60 di hertz per i motori trifase 5 cavalli vapore su… 230/240 di CA di V 50/60 di hertz per i motori trifase 10 cavalli vapore su 460/480 di CA di V 50/60 di hertz per i motori trifase 15 cavalli vapore su 575/600 di CA di V 50/60 di hertz per i motori trifase |
| Caratteristiche del ciclo di controllo |
CA su 50/60 di hertz
|
| Controlli la tensione di circuito |
Un CA di 230 V 50/60 di hertz
|
| Tipo ausiliario del contatto |
1 NESSUN + 1 NC
|
| Tensione di withstand di impulso stimata [Uimp] |
6 chilovolt conformemente all'IEC 60947
|
| Categoria di sovratensione |
III
|
| Corrente convenzionale del riscaldamento [Ith] |
10 A sopra <60>
32 A sopra <60> |
| Capacità d'apertura stimata [Irms] |
140 un circuito adatto del segnale di CA conformemente all'IEC 60947-5-1
250 un ciclo adatto del segnale di CC conformemente all'IEC 60947-5-1 300 A su un circuito di alimentazione applicabile di 440 V conformemente all'IEC 60947 |
| Rated che rompe capacità |
300 A su un circuito di alimentazione applicabile di 440 V conformemente all'IEC 60947
|
| Corrente a breve termine stimata di withstand [Icw] |
145 A sopra <40>
240 A sopra <40> 40 A sopra <40> 84 A sopra <40> 100 A - 1 s per i circuiti del segnale 120 A - ciclo applicabile del segnale di 500 spettrografie di massa 140 A - spettrografia di massa 100 per i circuiti del segnale |
| Fusibili utilizzati con i relè |
10 un circuito applicabile del segnale di gG conformemente all'IEC 60947-5-1
50 un gG su…<> 35 un gG su…<> |
| Impedenza media |
2,5 mΩ - Ith 32 A 50 hertz per i circuiti di alimentazione
|
| Tensione stimata dell'isolamento [Ui] |
Circuito principale: 690 V conformemente all'IEC 60947-4-1
Circuito principale: 600 certificazione di V CSA Circuito principale: Certificazione dell'UL di 600 V Ciclo del segnale: 690 V conformemente all'IEC 60947-1 Ciclo del segnale: 600 V CSA certificate Circuito del segnale: Certificazione dell'UL di 600 V |
| Vita elettrica |
1,65 kA2.s 18 uno stato di AC-3 Ue <>
1 kA2.s 32 uno stato di AC-1 Ue <> |
| Consumo di energia per palo |
2,5 W AC-1
0,8 W AC-3 |
| Copertura di sicurezza |
banda
|
| Metodo dell'installazione |
Montaggio della ferrovia
Installazione della base di appoggio |
| standard |
CSA C22.2 nessun 14
En 60947-4-1 En 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
