Luogo di origine: | La Cina |
Marca: | Fenigal/OEM |
Certificazione: | CE,CCC |
Numero di modello: | FMQl (Pc-grado) -100/2P/3P/4P |
Quantità di ordine minimo: | 1 unità |
---|---|
Prezzo: | Negotiate |
Imballaggi particolari: | Cartone standard dell'esportazione |
Tempi di consegna: | 5-8 ordine in serie di giorni lavorativi negoziare |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 10,000pcs/month |
Corrente di massimo: | 100A | Max. Voltage: | 400V |
---|---|---|---|
Palo: | 2P 3P 4P | Tensione nominale: | 220v/380/400v |
Nome di prodotto: | ATS automatico del commutatore di trasferimento di potere doppio | Colore: | Bianco |
Frequenza: | CA 50 Hz/60Hz | Norma: | CE/CCC |
Tempo del commutatore: | <50ms> | Cablaggio del metodo: | collegamenti davanti al bordo |
Classificazione di prodotto: | tipo diretto del carico | Caratteristica: | Prestazione affidabile |
Evidenziare: | Commutatore doppio di trasferimento di potere di eccitazione del CE,Commutatore automatico di trasferimento del ATS per il generatore,Commutatore di trasferimento di 3 fasi |

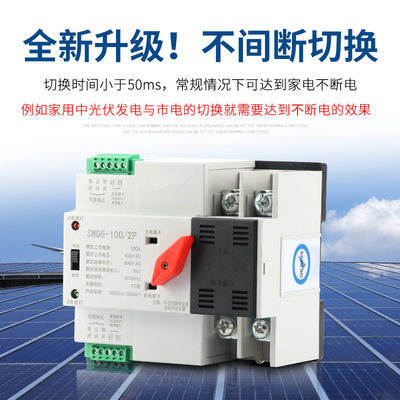

FMQl (Pc-grado) -100/2P/3P/4P
commutatore automatico di trasferimento di potere doppio di eccitazione (del Pc-grado)
Panoramica del prodotto
il commutatore automatico di trasferimento di potere doppio di eccitazione (del Pc-grado) è un commutatore miniatura di recente sviluppato di trasferimento di potere della famiglia. Il commutatore pricipalmente è utilizzato per provare se l'alimentazione elettrica principale o di sostegno è normale. Quando l'alimentazione elettrica normale è anormale, l'alimentazione elettrica standby comincerà lavorare immediatamente, così assicurando la continuità, l'affidabilità e la sicurezza dell'alimentazione elettrica. È progettata per uso nelle installazioni su rotaie domestiche, specificamente nella scatola di distribuzione PZ30.
Il ATS ha costruzione solida, cambiamento affidabile, installazione e manutenzione facile e lunga vita. Il ATS è composto di TSE e di regolatore.
Secondo GB/T14048.11, parte 6-1: L'attrezzatura e l'apparecchiatura elettrica di comando multifunzionali, ATS è il dispositivo di controllo a bassa tensione più compiacente e dell'apparecchiatura elettrica di comando.
Caratteristiche strutturali
Dispositivo di controllo: regolatore incorporato
Struttura di prodotto: senza sosta, il tipo della ferrovia, il volume a corrente forte e piccolo, la struttura a due stadi e semplice, ATS-corpo caratterizza: velocità di commutazione veloce, incidenza guasti bassa, manutenzione facile, prestazione affidabile
Cablaggio del metodo: collegamenti davanti al bordo
Modo di commutazione: griglia alla griglia, griglia al generatore, PV ad utilità, autoiniezione ed auto-recupero
Struttura delle coperture del prodotto: 100
Corrente del prodotto: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Classificazione di prodotto: tipo diretto del carico
Numero del palo del prodotto: 2, 3, 4
Norma del prodotto: GB/T14048.11
ATSE: Grado del PC
Tempo di commutazione: 0.008sec/8ms
Stati dell'installazione e di Uptime
2,1 temperatura dell'aria ambiente
La temperatura massima non dovrebbe superare 40°C, la temperatura minima non dovrebbe essere più bassa di -5°C e la temperatura media non dovrebbe essere superiore a 35°C all'interno di 24h.
2,2 altitudine
L'altitudine del sito dell'installazione non dovrebbe essere superiore a 2000m.
2,3 condizioni atmosferiche
Quando la temperatura massima raggiunge 40°C, l'umidità relativa del sito dell'installazione non dovrebbe superare 50%; quando la temperatura è la temperatura minima -5°C, l'umidità relativa è più alta, per esempio: la temperatura è 25°C, l'umidità relativa è 90%. Il dovuto ai mutamenti di temperatura, le misure speciali dovrebbe essere preso per occuparsi della condensazione occasionale sulla superficie del prodotto.
Caratteristiche strutturali
Dispositivo di controllo: regolatore incorporato
Struttura di prodotto: senza sosta, il tipo della ferrovia, il volume a corrente forte e piccolo, la struttura a due stadi e semplice, ATS-corpo caratterizza: velocità di commutazione veloce, incidenza guasti bassa, manutenzione facile, prestazione affidabile
Cablaggio del metodo: collegamenti davanti al bordo
Modo di commutazione: griglia alla griglia, griglia al generatore, PV ad utilità, autoiniezione ed auto-recupero
Struttura delle coperture del prodotto: 100
Corrente del prodotto: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Classificazione di prodotto: tipo diretto del carico
Numero del palo del prodotto: 2, 3, 4
Norma del prodotto: GB/T14048.11
ATSE: Grado del PC
Tempo di commutazione: 0.008sec/8ms
2,4 livello di inquinamento
Il livello di contaminazione del ATS è conforme a GB/T14048.11 ha designato Livello 3.
2,5 tipo dell'installazione
Il tipo dell'installazione di ATS è conforme alla categoria specificata in GB714048.il.
2,6 stati dell'installazione
Il ATS può essere installato verticalmente in gabinetto di controllo o gabinetto di distribuzione. Assicuri che la distanza dell'installazione sia conforme ai requisiti.
Precauzioni
3,1 manuale/operazione automatica
Il ATS può garantire la prestazione della produzione di energia e della sconnessione nell'operazione del circuito, ma per l'operazione manuale, dovuto la velocità della produzione di energia e della sconnessione o delle differenze dell'operatore. il ATS non garantisce la prestazione di cui sopra.
Le eccessive perdite della lega d'argento possono accadere durante la produzione di energia e la sconnessione manuali. Di conseguenza, quando tutto il potere è rimosso per ispezione e mantenimento del sistema operativo e dei contatti, tirare semplicemente il selettore nella posizione manuale. In generale, tiri il selettore nella posizione automatica. Nel funzionare manualmente, tiri il selettore nella posizione manuale. Quando l'operazione manuale è completa, tiri il selettore dalla posizione manuale nella posizione automatica.
3,2 circuito di controllo
Il ATS sarà momentaneamente attivo. Dopo che la conversione è completa, la bobina nel circuito di controllo sarà staccata dal convertitore interno. La bobina può azionare normalmente sotto 80%-110% della tensione nominale. La tensione troppo bassa indurrà la bobina a riscaldare o persino bruciare spontaneamente.
Specificazione | 100A | ||
Corrente nominale LE (A) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
Tensione Ui dell'isolamento | AC690V.50HZ | ||
Tensione nominale Ue | AC400V, 50Hz | ||
Classe | Grado del PC: può essere fabbricato e resistito a mentre non generano la corrente di cortocircuito | ||
Categoria di uso | AC-33iB | AC-31 B | |
Metro campione | 2P | 3P | 4P |
Peso | 1,7 | 2,1 | 2,6 |
Elettrico | Vita: 2000 volte; operazione manuale: 5000 volte | ||
Cortocircuito stimato lq corrente | 50kA | ||
Dispositivo di protezione di cortocircuito (fusibile) | RT16-00-63A | ||
L'impulso stimato resiste alla tensione | 8kV | ||
Circuito di controllo | Tensione stimata di controllo noi: Condizioni operative normali di AC220V/50HZ: 85-110% noi | ||
Circuito ausiliario | 2 relè, ciascuno con due insiemi separati di capacità di contatto del convertitore del contatto: AC220V/50HzLE=5y | ||
Tempo del cambiamento del contattore | <50ms> | ||
Tempo del cambiamento di operazione | <50ms> | ||
Tempo di commutazione di ritorno | <50ms> | ||
Tempo spento | <50 ms=""> |
