SM8 2P ha modellato le serrate miniatura dell'interruttore dell'interruttore di caso

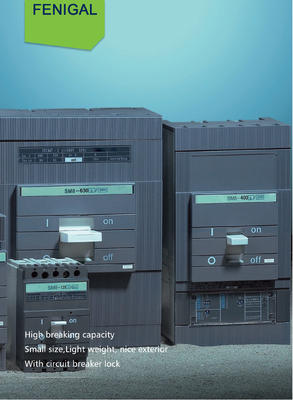

Interruttore di caso modellato serie SM8

Parola chiave: 1P, 2P, 3P (3P+N), 4Pole, fa domanda per il dispositivo di scatto magnetico elettrico e termico del commutatore dell'isolatore,

Fornisca le serrate miniatura dell'interruttore, simile ABB

Applicazione

L'interruttore di caso modellato serie SM8 (qui di seguito ha citato come MCCB) è la nuova serie MCCB, cui è diventato rigorosamente secondo

norme internazionali e fabbricato con tecnologia avanzata.

Questo prodotto aderisce a IEC60947-2.The MCCB, avendo tensione di isolamento valutata 500V (≤ 160A del lnm) a (≥ 250A del lnm) è destinato ad essere usato per la rete di distribuzione di avere corrente nominale 10A a 1600A, la tensione operativa stimata 380/400V to660/690, destinata a distribuzione di energia, alla protezione dei electricalequipments e dei circuiti contro sovraccarico, al cortocircuito ed al undervoltage ed anche per la commutazione unfrequent dei circuiti elettrici in mostcases. MCCB con la valutazione della struttura fino a e compreso 400A può essere usato per cominciare unfrequent e l'interruzione dei motori della gabbia di scoiattolo e per la protezione dei motori contro sovraccarico, il cortocircuito e la tensione di sotto.

Gli interruttori di serie SM8 possono essere forniti di accessori elettrici e di accessori meccanici, quali sotto il rilascio di tensione, il rilascio dello scambio, i contatti ausiliarii, il contatto dell'allarme, il meccanismo di comando elettrico e la maniglia meccanica rotatoria ecc. di funzionamento.

Gli interruttori modellati intelligenti di caso di serie SM8 sono forniti del rilascio elettronico con la funzione della protezione dei circuiti elettrici e delle attrezzature non solo contro sovraccarico, cortocircuito e sotto tensione, ma anche contro guasto d'interramento. Le funzioni intelligenti di sono: mancanza di corrente; l'uscita del segnale di sovracorrente e del monitoraggio dell'interruttore aperti/fine, specialmente, l'unità intelligente di viaggio è progettata con l'interfaccia disponibile per la misurazione a distanza, la regolazione a distanza, il controllo a distanza e la comunicazione a distanza fra gli interruttori ed i computer.

Caratteristiche tecniche

Gamma completa di valutazioni correnti che permettono agli utenti di risolvere tutti i requisiti della protezione di installazione

con l'alto cortocircuito che rompe capacità

Tipo B-di base: capacità di rottura generale

Tipo N-ordinario: capacità di rottura ordinaria

Tipo S-standard: capacità di rottura standard

H-più alto tipo di rottura: più alta capacità di rottura

Grado di ultimo cortocircuito stimato che rompe le capacità

Lnm di valutazione della pagina (A)	Ultimo cortocircuito stimato che rompe capacità (LCU)
	20kA	25kA	30kA	35kA	50kA	65kA	70kA	85kA
125A	B	N
160A		B	N
250A				N	S	H
400A				N	S	H
800A				N	S		H
1600A					S			H
