Alto interruttore miniatura di rottura 230V/400V FM9 - 6KA CA 50Hz/60Hz
Dettagli del prodotto
| Modello: | SM8 | Palo: | 2,4 |
|---|---|---|---|
| Volt: | 230V/400V | Hertz: | 50~60Hz |
| Fase: | 1/3 | Norma: | EN/IEC61008 |
| Certificazione: | CCC, CE etc. | Capacità stimata di cortocircuito di conditinal: | 6000A |
| Dispersione verso terra corrente: | 30mA, 100mA, 300mA | Materiale di caso: | 66 di nylon recylable |
| Collegamenti: | blocchetto terminali, condotta ecc. IP20B della sbarra collettrice | Protezione della scossa elettrica: | Classe II |
| Vita meccanica: | 10.000 | Vita elettrica: | 4.000 |
| Evidenziare |
Interruttore automatico miniaturizzato ad alta rottura,interruttore automatico industriale miniaturizzato da 400 V,interruttore automatico miniaturizzato industriale da 60 Hz |
||
Descrizione del prodotto

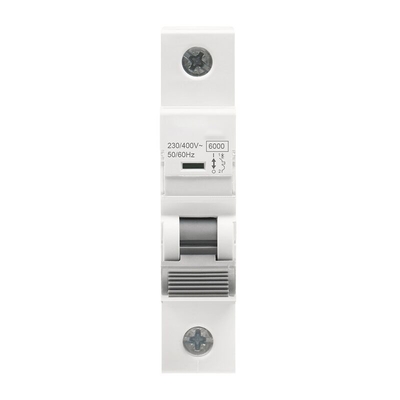

230V/400V FM9-6KA Interruttore automatico miniaturizzato ad alta rottura CA 50Hz/60Hz
Il piccolo interruttore automatico FM9 ad alta capacità di interruzione viene utilizzato principalmente in CA 50Hz/60Hz, tensione di lavoro nominale 230V/400V, corrente nominale fino a 63A e inferiore.Normalmente, può essere utilizzato anche come disconnessione e conversione poco frequenti di linee.Gli interruttori automatici sono utilizzati principalmente in edifici industriali, commerciali, grattacieli, abitazioni e altri luoghi.
Applicazione
L'interruttore automatico scatolato serie SM8 (di seguito denominato MCCB) è la nuova serie MCCB, sviluppata rigorosamente secondo
standard internazionali e realizzati con tecnologia avanzata.
Questo prodotto è conforme aCEI60947-2.L'MCCB, con tensione di isolamento nominale da 500 V (lnm ≤ 160 A) a (lnm ≥ 250 A) è progettato per essere utilizzato per reti di distribuzione concorrente nominale da 10A a 1600A, tensione operativa nominale380/400 V a 660/690,destinato alla distribuzione di energia, alla protezione di apparecchiature elettriche e circuiti contro sovraccarico, cortocircuito e sottotensione e anche per la commutazione non frequente di circuiti elettrici nella maggior parte dei casi.Gli MCCB con frame rating fino a 400A inclusi possono essere utilizzati per l'avviamento e l'interruzione non frequenti di motori a gabbia di scoiattolo e per la protezione dei motori da sovraccarico, cortocircuito e sottotensione.
Gli interruttori della serie SM8 possono essere equipaggiati con accessori elettrici e accessori meccanici, come sganciatore di minima tensione, sganciatore a lancio di corrente, contatti ausiliari, contatto di allarme, comando elettrico e manovra meccanica rotativa ecc.
Gli interruttori scatolati intelligenti della serie SM8 sono dotati di sganciatore elettronico con funzione di protezione di circuiti ed apparecchiature elettriche non solo contro il sovraccarico, il cortocircuito e la sottotensione, ma anche contro il guasto a terra.Le sue funzioni intelligenti sono: guasto corrente;uscita del segnale di sovracorrente e monitoraggio dell'apertura/chiusura dell'interruttore, in particolare, lo sganciatore intelligente è progettato con un'interfaccia disponibile per la misurazione remota, la regolazione remota, il controllo remoto e la comunicazione remota tra interruttori automatici e computer.
Caratteristiche tecniche
- Protezione da cortocircuito
- Protezione da sovraccarico
- Chiudi velocemente
- elevata capacità di rottura
- Funzione di isolamento
- Funzione di indicazione della posizione del contatto
- Copertina trasparente predisposta per portare etichetta.
- Supporta l'installazione su guida Din da 35 mm
- Supporta il tipo di cablaggio in entrata dall'alto e in uscita dal basso o il tipo di cablaggio in entrata dal basso e in uscita dall'alto.
- In grado di selezionare gli accessori elettrici e ottenere un'indicazione a distanza delle condizioni dell'MCB: rottura, chiusura e intervento per guasto.
- In grado di selezionare gli accessori elettrici e realizzare la protezione da sottotensione e sovratensione di MCB e sganciatore a distanza.
| Caratteristiche elettriche | |
| Corrente nominale In | 1-63A |
| Poli | 1P 2P 3P 4P |
| Tensione nominale Ue | 1P: 230/400V~ 2/3/4P:400V~ |
| Tensione di isolamento Ui | 500V |
| Frequenza nominale | 50/60Hz |
| Potere di rottura nominale | 4,5 kA |
| Tensione nominale di tenuta ad impulso (1.2/50) Uimp | 6 kV |
| Tensione di prova dielettrica at e ind.freq.per 1min | 2,5 kV |
| grado di inquinamento | 2 |
| Caratteristica di rilascio termomagnetico | B,C,D |
| Vita elettrica | 4000 |
| Vita meccanica | 10000 |
| Indicatore di posizione del contatto | SÌ |
| Installazione | |
| Grado di protezione | IP20 |
| Temperatura di riferimento per la regolazione dell'elemento termico | 30℃ |
| Temperatura ambiente (con media giornaliera ≤35℃) | -5~+40℃ |
| Temperatura di conservazione | -25~+70℃ |
| Tipo di connessione terminale | Cavo/sbarra |
| Dimensione terminale superiore/inferiore per cavo | 25 mm |
| Coppia di serraggio | 3,0 N |
| Connessione | Sopra e sotto |
| Combinazione con accessori | |
| Contatto ausiliario | SÌ |
| Contatto di allarme | SÌ |
| Rilascio shunt | SÌ |
| Rilascio sotto tensione | SÌ |
