| Luogo di origine: | Cina |
| Marca: | VEOLIA |
| Certificazione: | CE |
| Numero di modello: | E-Cell-3X |
| Quantità di ordine minimo: | 1 pc |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | imballaggio standard per l'esportazione |
| Tempi di consegna: | 5- 8 giorni lavorativi |
| Capacità di alimentazione: | 60000 unità/unità al mese |
| Resistenza: | ≥ 16 MOhm-cm | Acido di sodio: | ≤ 3 ppb |
|---|---|---|---|
| Silice (SiO2): | Fino a 5 ppb | Borone: | Fino a 0,08 ppb |
| Voltaggio: | 0 ¢ 400 VDC | Amperaggio: | 0 ̊5.2 ADC |
| Evidenziare: | EDI Module Water Treatment,modulo di elettrodeionizzazione,Moduli di trattamento dell'acqua |
||
Moduli per sistemi idrici ultrapuri e ad alta purezza
E-Cell*-3X è progettato per:
l Fornire acqua ultrapura per applicazioni industriali tra cui energia, semiconduttori e industria generale.
L Produrre acqua di qualità a letto misto su base continua.
L non richiede acidi o sostanze caustiche per la rigenerazione della resina di scambio ionico all'interno della pila.
Non ho perdite, garantito.
L eliminare l'iniezione di salamoia e la ricircolazione del concentrato, semplificando la progettazione del sistema.
Descrizione e utilizzo

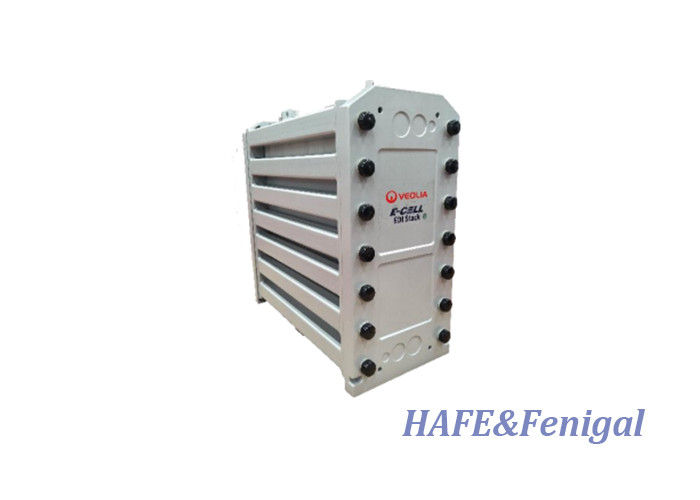

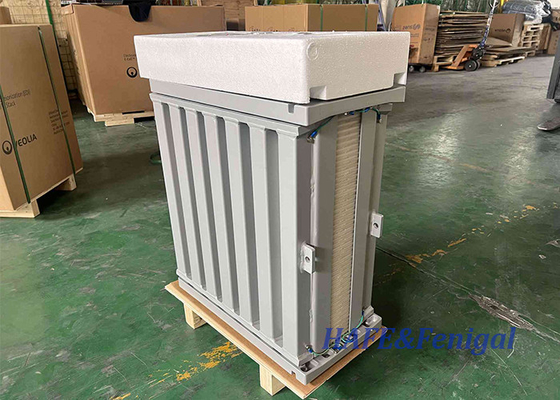

Le pile E-Cell-3X sono pile di elettrodeionizzazione (EDI) che utilizzano la corrente elettrica per deionizzare e lucidare l'acqua permeata da osmosi inversa (RO).L'acqua del prodotto per l'E-Cell-3X è ad un livello ultrapuro richiesto nelle applicazioni più esigenti di oggi.
Applicazioni tipiche
L Microelettronica
L Produzione di energia (NOx, alimentazione della caldaia)
L Industria generale
Assicurazione della qualità
Il marchio CE, UL e CSA
l Prodotto in un impianto ISO 9001:2000
E-Cell*-3X, da 1 a 12 pile
Caratteristiche del sistema di base
I sistemi ECell3X con da 1 a 12 stacks per portata di 15 gpm (3,4 - 76,3 m3/h)
l Rettificatore compatibile con 400VAC e 50Hz o 460VAC e 60Hz
L monitoraggio della corrente di stack individuale
I trasmettitori di flusso e pressione, possibilità di connessione al sistema SCADA
Opzioni di sistema
Allen Bradley Micrologix PLC con Ethernet
n Include Veolia 6 Color QuickPanel View HMI
l NEMA 4 Terminal Box - rimozione del PLC e dell'HMI e di tutti i cablaggi terminati alla terminal box
L Strumentazione standard
n Sensori di flusso della ruota a padella di Burkert sul diluente, sul concentrato e sull'uscita dell'elettrodo
n trasmettitori di pressione Burkert su tutti i flussi
n Analisatore e sensore di conduttività di Burkert su Dilute
L Strumentazione Premium
n Trasmettitori di flusso di vortice Rosemount sullo sbocco del diluito e del concentrato
n Sensore di flusso della ruota a padella di Burkert sull'uscita dell'elettrodo
n trasmettitori di pressione Burkert su tutti i flussi
n Analisatore e sensore di conduttività Rosemount su Dilute Outlet
Valvola di deviazione di ingresso
n Strumentazione standard: Burkert
Strumentazione Premium: Rosemount
I kit di conversione ANSI a DIN
| Necessità di acqua per mangimi | |
| Anioni intercambiabili totali | < 25,0 ppm |
| (come CaCO3) (TEA) Inclusa la CO2 calcolata per pH ECalc | 4 11 |
| Durezza | < 1,0 ppm (come CaCO3) |
| Silice (reattivo) | < 1,0 ppm |
| SDI (15 min) | < 1 |
| TOC | < 0,5 ppm |
| Cloruro totale | < 0,05 ppm |
| Fe, Mn, H2S | < 0,01 ppm |
| Parametri di funzionamento | |
| Qualità del prodotto di uscita (diluito) | > 16 MOhm-cm |
| Garanzia per la silice del prodotto di uscita | Fino a < 5 pppb |
| Ripresa | Fino al 95% |
| Temperatura | Da 40 a 104oF (da 4,4 a 40oC) |
| Pressione di alimentazione | Da 60 a 100 psi (da 4,1 a 6,9 bar) |
| Diminuzione della pressione | 20 a 40 psi (1,4 a 2,8 bar) |
| Voltaggio di ingresso | 460VAC 60Hz, 400VAC 50Hz |
| Materiale di costruzione e valutazioni | |
| Cornice saldata | Acciaio al carbonio verniciato |
| Diluzione dei tubi | Sch. 80 PVC |
| Tubi di concentrato | Sch. 80 PVC |
| Flanghe | ANSI |
| Rettificatore | NEMA 4 |
| Pannello di controllo | NEMA 4 |
| Potenza del pannello di controllo | 24VDC |
Nota:
1Il software di proiezione di riferimento Winflows per verificare la qualità dell'acqua del prodotto atteso nonché la resistività, il sodio,e le garanzie di prestazione della silice offerte per le condizioni di progettazionePer ottenere il boro o altre garanzie, contattare Veolia.
2La pressione d'ingresso è determinata dai requisiti di pressione a valle per i flussi di prodotto e di concentrato, dalla scelta del funzionamento controcorrente o concorrente e dal calo di pressione dello stack.
3. a flusso nominale e 25°C. Software di proiezione Winflows di riferimento per verificare le condizioni di progettazione.
4. Fare riferimento al software di proiezione Winflows e al manuale del proprietario della pila di celle elettroniche per verificare le specifiche dell'acqua di alimentazione per le condizioni di progettazione.
5. TEA (ppm in CaCO3) - Anione totale intercambiabile, rappresenta la concentrazione di tutti gli anioni presenti nell'acqua di alimentazione, compresi i contributi di OH-, CO2 e SiO2.I flussi d'aria devono essere utilizzati per confermare che l'acqua di alimentazione TEA è accettabile nelle specifiche applicazioni ◄ condizioni di funzionamentoIl valore di tabella è al flusso minimo e alla temperatura massima.
6. 1,0 ppm come CaCO3 limite di durezza dell'acqua d'alimentazione si applica solo al funzionamento standard di flusso controcorrente.
7Il limite di silice ammissibile diminuisce al di sopra del flusso nominale. Il limite di silice ammissibile diminuisce a 0,5 ppm con durezza dell'acqua di alimentazione superiore a 0,5 ppm come CaCO3.
8Il livello di boro in alimentazione è limitato a 0,3 ppm come B ogniqualvolta vi sia un requisito di garanzia della silice o un requisito di garanzia della resistività superiore a 10 MOhm-cm.poiché livelli di boro più elevati potrebbero influenzare le prestazioniSenza tali requisiti il limite è di 1,0 ppm di boro.
9- Osmosi inversa (RO) o acqua di alimentazione equivalente: la RO fornisce acqua di alimentazione EDI sostanzialmente priva di particolato, materiale colloidale e sostanze organiche ad alto peso molecolare,che possono contaminare i mezzi di scambio ionico. La qualità di permeabilità RO è specificata in quanto le pile EDI contengono letti confezionati di mezzo di scambio ionico che non possono essere retrolavati/fluidizzati per rimuovere le particelle.Sistemi con un sistema aperto tra un sistema RO (o un'altra fonte) e E-Cell (ex. serbatoio, decarbonizzatore) devono essere dotati di filtri immediatamente precedenti la cella E, per proteggere la cella E dalla contaminazione da particolato.un filtro assoluto di 5 μm o un filtro nominale di 1 μm sarà accettabile.
10. APHA - standard/scala di colori dal nome dell'American Public Health Association e definita da ASTM D1209.Veolia Water Technologies
