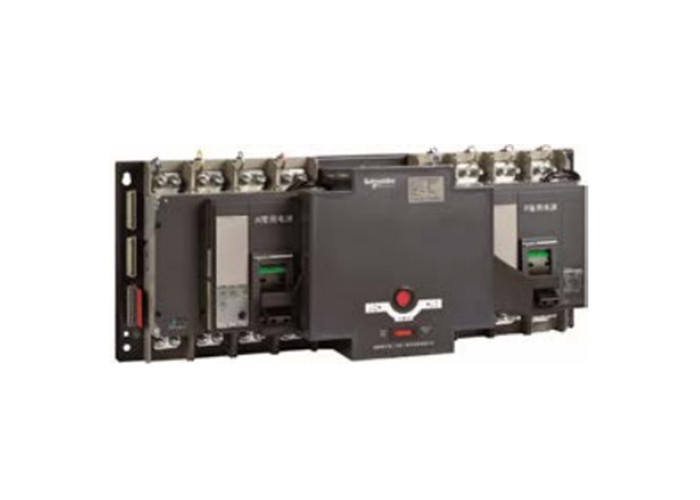

Interruttore di trasferimento automatico di classe CB con sgancio di sovra corrente e corrente nominale WATSN-800
Classe CB
ATSE con rilascio di sovra-corrente
Il suo contatto principale può essere chiuso e utilizzato per interrompere la corrente di corto circuito
L'interruttore di trasferimento automatico della serie WATSN è un interruttore di trasferimento automatico di classe CB se:
Il dispositivo di comando è dotato di un interruttore di circuito con rilascio di sovra corrente.
la funzione di protezione, può fornire protezione da cortocircuito e sovraccarico per
La sua capacità di produzione e di rottura è notevolmente
più elevati di altri componenti come contattori e relè.
Modello e specifiche Caratteristiche elettriche determinate in base alla CEI
60947-6-1 e GB14048.11 |
WATSN-800 |
WATSN-1000 |
WATSN-1250 |
WATSN-1600 |
| Numero di pali |
34 |
3,4 |
34 |
34 |
| Controller |
| Tipo A |
■ |
■ |
■ |
■ |
| Tipo B |
|
■ |
■ |
■ |
| Tipo D |
|
|
|
|
| Componente di azionamento |
NS-N,NS-H |
|
|
|
| Corrente nominale (A) |
In |
|
800 |
1000 |
1250 |
1600 |
| Tensione nominale di isolamento V) |
- Sì |
|
800 |
800 |
800 |
800 |
| tensione di resistenza all'impulso nominale (kV) |
FMI |
|
8 |
8 |
8 |
8 |
| Vottage nominale di esercizio (V) |
UE |
AC50Hz |
415 |
415 |
415 |
415 |
| Capacità di rottura massima |
Icu |
AC50Hz |
220/240V |
50/70 |
50/70 |
50/70 |
50/70 |
| (valore effettivo kA) |
380/415V |
50/70 |
50/70 |
50/70 |
50/70 |
| Capacità di rottura operativa |
Ics |
(% lcu) |
75% |
75% |
75% |
75% |
| Funzione di isolamento |
■ |
■ |
■ |
■ |
| Durabilità meccanica |
( ) |
|
10000 |
10000 |
10000 |
10000 |
| Resistenza elettrica |
( ) |
AC50Hz 440V-In |
5000 |
5000 |
4000 |
2000 |
| Tempo minimo di trasferimento del contatto |
(**) |
S |
2.5 |
2.5 |
2.5 |
2.5 |
| Protezione e misurazione |
|
|
|
|
| Unità di comando intercambiabile |
Rilascio comune (standard) |
|
Mic2.0 |
Mic2.0 |
Mic2.0 |
Mic2.0 |
| |
Rilascio comune (standard) |
|
Mic5.0 |
Mic5.0 |
Mic5.0 |
Mic5.0 |
| Installazione e connessione |
| Fissazione/connessione anteriore del pannello |
(***) |
|
|
|
■ |
■ |
■ |
| Dispositivo ausiliario di monitoraggio e indicazione |
| Segnale di feedback di posizione |
|
■ |
■ |
■ |
| Funzione di collegamento antincendio |
|
■ |
■ |
■ |
| Segnale di risposta di allarme |
|
■ |
■ |
■ |
Ampia applicazione
● Utilizzato nei sistemi AC220V e AC380V
● Tre modalità di funzionamento configurabili sul cantiere: cambio automatico e cambio automatico
recupero, cambio automatico senza recupero automatico e standby reciproco.
● Può essere facilmente collegato a un sistema di monitoraggio intelligente
Prodotto ad alte prestazioni
● Alta capacità di rottura (classe CB)
● La capacità di rottura in funzione è pari al 100% della capacità di rottura finale (classe
CB)
● Fornire una elevata capacità di limitazione della corrente e una totale selettività economica (classe CB)
● Fornisce un'elevata capacità di produzione di cortocircuito e una capacità nominale di resistenza a breve termine
(classe PC)
Facile connessione e installazione
● Nessun bisogno di deratterare sia nell'installazione orizzontale che verticale
● Nessun bisogno di scendere per le linee in arrivo inferiori
Maggiore affidabilità
● allarme per cattiva connessione neutrale
● Interruzione automatica del segnale in caso di fallimento del trasferimento
Comunicazione intelligente
● Interfaccia di comunicazione RS485 e protocollo di comunicazione Modbus-RTU
● Fornisce quattro funzioni remote, tra cui telecomando, telemetria, teleriferimento e
telereg
Nota:
I tipi di controllore includono: A - tipo terminale; B - tipo base; D - tipo intelligente

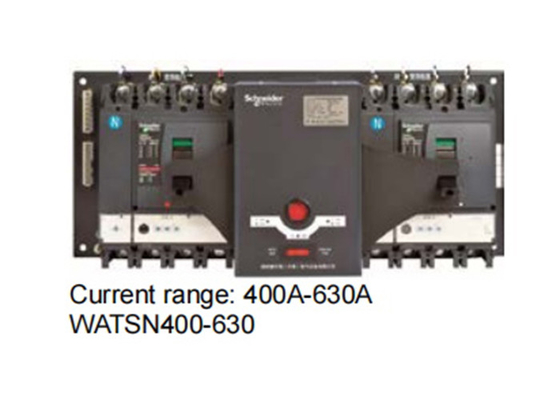

Livelli di corrente del quadro: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Corrente nominale: a seconda dei diversi livelli del fotogramma, il rilascio è selezionato dall'utente (facendo riferimento al campione di interruttore NSX/NS)
Numero di pali selezionabile: 2 (solo per la serie iC65), 3, 4 (tutte le serie)
Dispositivo elettrico classe: CB - con protezione contro cortocircuito e sovraccarico
Modi di funzionamento: R - Cambio automatico e recupero automatico; S - Cambio automatico senza recupero automatico; I - Standby reciproco
Funzioni aggiuntive: collegamento X-protezione antincendio; segnale F-feedback; I - modulo di monitoraggio della corrente (disponibile solo per il regolatore di tipo D)
Rilascio di classe CB. Il rilascio con diversi intervalli di protezione può essere selezionato in base alle esigenze dell'utente.
*: possono essere forniti due metodi di installazione: montato sul dispositivo e montato sul pannello.
Si prega di aggiungere una nota se è necessaria l'installazione del pannello. i prodotti iC65 non supportano
controller montati su pannelli.
**: F - funzione di segnale di feedback (compresa la posizione e l'allarme, se necessario aggiungere un testo esplicativo).I prodotti della serie 800-1600A comprendono di serie un gruppo di feedback di posizione e un gruppo di feedback di allarmePer i prodotti di corrente 63A e inferiori, è disponibile solo un gruppo di feedback di posizione.
