Le pile di elettrodeionizzazione (EDI) E-Cell sono il nucleo di un sistema completamente progettato per generare acqua ultrapura e di alta purezza.adatti a vari settori come la produzione di energia elettrica, produzione di semiconduttori, produzione di pannelli solari, produzione farmaceutica e molti altri siti industriali pesanti.Le pile E-Cell acquistate da Veolia sono in genere utilizzate dai produttori di apparecchiature originali (OEM) per la costruzione di sistemi EDI per applicazioni e capacità diverse sotto la guida tecnica di Veolia.Veolia offre anche stacks sul mercato attraverso altri mezzi, anche direttamente agli utenti finali per sostituire gli stacks EDI nei loro sistemi esistenti.0 m3/h (31 gpm) acqua di alimentazione per caldaie e turbine per la produzione di vapore o il controllo degli NOx nell'energia e nell'industria generale, così come acqua da risciacquo per la verniciatura.

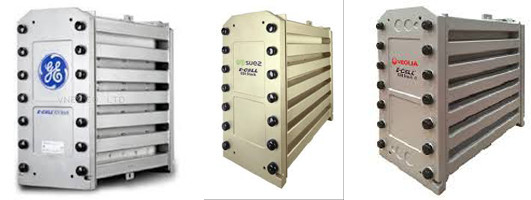

La figura seguente mostra GE, Suez e Veolia da sinistra a destra (tutti lo stesso prodotto: MK-7 EDI Stack).
Descrizione generale

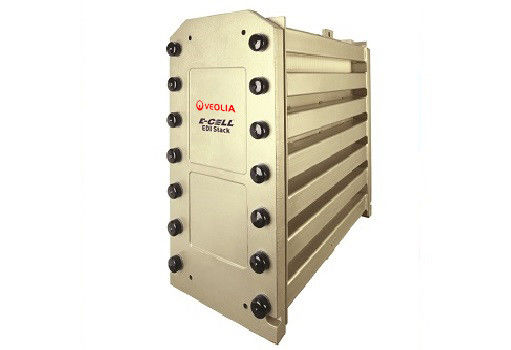

La E-Cell MK-7 Stack, che fa parte della linea di prodotti di elettrodeionizzazione E-Cell, è progettata per: - utilizzare la corrente elettrica per fornire acqua ultrapura per la produzione di energia,produzione di pannelli solari- fornire prestazioni di prim'ordine, comprendenti sia i più alti livelli di qualità dell'acqua del prodotto che il minor consumo energetico.- ridurre al minimo i requisiti di pulizia a livelli più elevati di durezza dell'acqua di alimentazione attraverso il funzionamento contro corrente- essere privo di perdite, garantito con la garanzia standard proporzionata di 3 anni. - funzionare in modo continuo e non richiedere sostanze caustiche o acide per la rigenerazione della resina di scambio ionico all'interno della pila.- Non richiedono iniezione di salamoia o ricircolazione del concentrato.
Applicazioni tipiche
L'acqua del prodotto E-Cell MK-7 può essere utilizzata per soddisfare le applicazioni di acqua ultrapura più esigenti di oggi, come:- acqua di alimentazione per caldaie demineralizzate per caldaie ad alta pressione nelle centrali elettriche e in altri siti industriali pesanti- acqua ultrapura per risciacquare pannelli solari e altri microelettronici - acqua ultrapura per la generazione di idrogeno verde da elettrolizzatore
Assicurazione della qualità
- Marcato con CE, RoHS, CSA ed EAC. - Prodotto in una struttura ISO 9001 e ISO 14001. - Certificato con UKCA.- Le E-Cell MK-7 sono certificate Halal dall' Islamic Food and Nutrition Council of America..
| E-Cell MK-7 StackSpecificità |
| Numero nominale Flusso |
7.0 m3/h (31 gpm) |
| Flusso Tasso Distanza |
4.2 ️ 7.8 m3/h 18 ️ 34 gpm) |
| Trasporti marittimi Peso |
165 kg (364 (pounds) |
|
Dimensioni
(larghezza x altezza x profondità)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
| Prodotto Acqua QualitàNota 1 |
| Garanzie Disponibile |
| Resistenza |
≥ 16 Oh, mio Dio.cm |
| Acido di sodio |
≤ 3ppb |
| Fabbricazione a partire da: (SiO2) |
Come basso come 5 ppb |
| Tipico Rimozione Efficienza |
| Acido di sodio |
≥ 990,9% rimozione |
| Fabbricazione a partire da: (SiO2) |
Su! a 99% rimozione |
| FunzionamentoParametri |
| Ripresa |
Su! a 97% |
| Voltaggio |
0 ¢ 400 VDC |
| Amperaggio |
0 ¢5.2 ADC |
| Innesco Pressione Nota 2 |
≤ 6.9 bar (100 (psi) |
| Pressione Scendiamo. Nota 3 |
2.4 ¢3.4 bar (35 ¢50 (psi) |
| Mangimi Acqua Specificità Nota 4 |
|
Totale ScambiabileAnioni
(TEA) come CaCO3) Nota 5
|
≤ 36 ppm
|
| Conducibilità Equivalente |
≤ 62μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
TotaleDurezza
(come CaCO3) Nota 6
|
≤ 1.0ppm |
| Fabbricazione a partire da: (SiO2) Nota 7 |
≤ 1.0ppm |
| Totale Prodotti biologici Carbonio (TOC in C) |
≤ 0.5ppm |
| TotaleCloruro |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Borone Nota 8 |
≤ 1.0ppm |
| pH |
4 a11 |
| Olio &Grassi |
Nessuna rilevabile |
| Particolato Nota 9 |
R.O.permeabile |
| Ossidazione Agenti |
Nessuna rilevabile |
| Colore Nota 10 |
≤ 5APHA |
Nota:
1Il software di proiezione di riferimento Winflows per verificare la qualità dell'acqua del prodotto atteso nonché la resistività, il sodio,e le garanzie di prestazione della silice offerte per le condizioni di progettazionePer ottenere il boro o altre garanzie, contattare Veolia.
2La pressione d'ingresso è determinata dai requisiti di pressione a valle per i flussi di prodotto e di concentrato, dalla scelta del funzionamento controcorrente o concorrente e dal calo di pressione dello stack.
3. a flusso nominale e 25°C. Software di proiezione Winflows di riferimento per verificare le condizioni di progettazione.
4. Fare riferimento al software di proiezione Winflows e al manuale del proprietario della pila di celle elettroniche per verificare le specifiche dell'acqua di alimentazione per le condizioni di progetto.
5. TEA (ppm in CaCO3) - Anione totale intercambiabile, rappresenta la concentrazione di tutti gli anioni presenti nell'acqua di alimentazione, compresi i contributi di OH-, CO2 e SiO2.I flussi d'aria devono essere utilizzati per confermare che l'acqua di alimentazione TEA è accettabile nelle specifiche applicazioni ◄ condizioni di funzionamentoIl valore di tabella è al flusso minimo e alla temperatura massima.
6. 1,0 ppm come CaCO3 limite di durezza dell'acqua d'alimentazione si applica solo al funzionamento standard controcorrente.
7Il limite di silice ammissibile diminuisce al di sopra del flusso di 5 m3/h. Il limite di silice ammissibile diminuisce a 0,5 ppm con durezza dell'acqua di alimentazione superiore a 0,5 ppm come CaCO3.
8Il livello di boro in alimentazione è limitato a 0,3 ppm come B ogniqualvolta vi sia un requisito di garanzia della silice o un requisito di garanzia della resistività superiore a 10 MOhm-cm.poiché livelli di boro più elevati potrebbero influenzare le prestazioniSenza tali requisiti il limite è di 1,0 ppm di boro.
9- Osmosi inversa (RO) o acqua di alimentazione equivalente: la RO fornisce acqua di alimentazione EDI sostanzialmente priva di particolato, materiale colloidale e sostanze organiche ad alto peso molecolare,che possono contaminare i mezzi di scambio ionico. La qualità di permeabilità RO è specificata in quanto le pile EDI contengono letti confezionati di mezzo di scambio ionico che non possono essere retrolavati/fluidizzati per rimuovere le particelle.Sistemi con un sistema aperto tra un sistema RO (o un'altra fonte) e E-Cell (ex. serbatoio, decarbonizzatore) devono essere muniti di filtri immediatamente precedenti la cella E, per proteggere la cella E dalla contaminazione da particolato.un filtro assoluto di 5 μm o un filtro nominale di 1 μm sarà accettabile.
10. APHA - standard/scala di colori dal nome dell'American Public Health Association e definito da ASTM D1209.
I seguenti sono i moduli EDI Veolia
Esempi di prestazioni della tecnologia EDI E-Cell
La tecnologia E-Cell EDI è stata applicata con successo in vari settori come l'energia, il petrolio, la chimica, l'acciaio, la farmaceutica e l'elettronica.
