La tecnologia di elettrodeionizzazione (EDI) E-Cell* di Veolia elimina efficacemente i sali residui e le specie acquose ionizzabili, tra cui anidride carbonica, silice, ammoniaca e boro.da varie fonti d'acquaQuesti sistemi EDI sono incentrati su un componente centrale noto come stack EDI e Veolia offre molteplici opzioni di stack E-Cell su misura per una vasta gamma di applicazioni.Veolia fornisce sistemi EDI pre-progettati per soddisfare esigenze specificheSia che si acquisti uno stack di E-Cell o un sistema completo, Veolia vanta l'esperienza necessaria, una portata globale e prestazioni comprovate.garantire la fiducia nel sistema di acqua ultrapura o ad alta purezza.
Dati dei parametri
| Marchio |
Veolia EDI |
| Ppm intercambiabili |
65.0 |
| Bar di pressione di entrata |
6.9 |
| Pressione di ingresso psi |
100 |
| Tipo di stack |
E-Cell 3X |
| Temperatura massima°C |
40 |
| Temperatura massima°F |
104 |
| Bar di riduzione della pressione |
1,4-2,8 |
| Caduta di pressione psi |
20-40 anni |
| Percentuale di recupero |
fino al 97% |
| Flusso m3/h |
23,3-6,4 |
| Fbassa velocità gpm/ft2 |
10-28 |
| Voltaggio di potenza V |
0-400 VDC |
| Peso di spedizione kg |
165 |
| Peso di trasporto in libbre |
364 |
| Applicazione |
Acqua ultrapura, acqua di alimentazione della caldaia |
Per i parametri dettagliati, vedere sotto
Descrizione generale

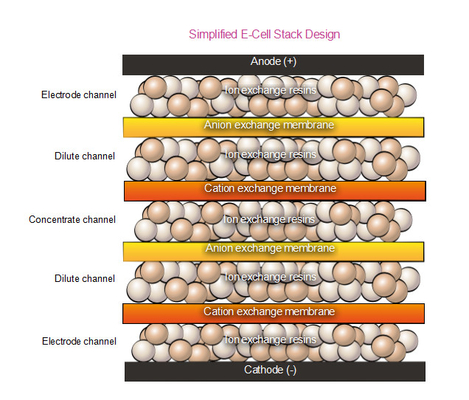

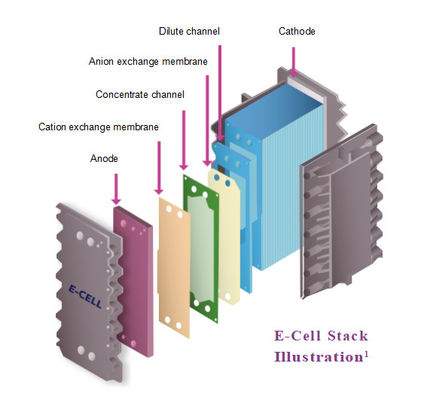

La pila E-Cell-3X, componente centrale della linea di prodotti di elettrodeionizzazione E-Cell*, è progettata per servire una vasta gamma di industrie, garantendo acqua ultrapura per processi cruciali.Ecco una panoramica completa delle sue principali caratteristiche e benefici:
Utilizzazione della corrente elettrica:L'E-Cell-3X Stack sfrutta la corrente elettrica per produrre acqua ultrapura, cruciale per la produzione di semiconduttori, la generazione di energia, la produzione di pannelli solari, la generazione di idrogeno verde,e numerose altre industrie pesanti.
Prestazioni Premium:Questo impianto offre prestazioni senza pari, offrendo i più alti standard di qualità dell'acqua prodotto e raggiungendo il minor consumo energetico.
Requisiti minimi di pulizia:Il suo funzionamento controcorrente riduce al minimo la necessità di una pulizia frequente, anche quando si tratta di acque di alimentazione con livelli di durezza più elevati.
Progettazione senza perdite:La E-Cell-3X Stack è progettata per essere completamente priva di perdite, supportata da una garanzia standard di 3 anni per una maggiore tranquillità.
Funzionamento continuo:Funziona senza problemi senza la necessità di alcuna sostanza caustica o acida per la rigenerazione della resina dello scambio ionico all'interno della pila, garantendo una produzione continua di acqua ultrapura.
Iniezione di salamoia eliminata e ricircolazione del concentrato:La pila funziona in modo efficiente senza la necessità di iniezione di salamoia o ricircolazione del concentrato, semplificando il processo complessivo di trattamento dell'acqua.
La figura seguente mostra GE, Suez e Veolia da sinistra a destra (tutti lo stesso prodotto:VeoliaModulo EDI)
Scenari tipici di applicazione
L'acqua prodotta dall'E-Cell-3X può essere utilizzata in modo affidabile per soddisfare le applicazioni di acqua ultrapura più esigenti di oggi, tra cui, a titolo esemplificativo:
- Acqua ultrapura per risciacquare i chip dei semiconduttori, i pannelli solari e altri dispositivi microelettronici.
- acqua di alimentazione demineralizzata per caldaie ad alta pressione nelle centrali elettriche e in altri siti industriali pesanti.
- Acqua ultrapura per la generazione di idrogeno verde negli elettrolizzatori.
Per facilitare la progettazione e aumentare la fiducia nella vostra applicazione EDI, offriamo previsioni e garanzie di prestazione di E-Cell, che potete ottenere tramite il software Winflows* o contattandoci.
Assicurazione della qualità
- Marchi CE, RoHS, CSA e EAC
-Fabbricato in un impianto ISO 9001 e ISO 14001
- Certificato con UKCA
- E-Cell-3X Stacks sono Halal certificati dall'Islamic Food and Nutrition Council of America (IFANCA®)
| E-Cell-3X Stack Specificità |
| Numero nominale Flusso |
5.0 m3/h (22 gpm) |
| Flusso Tasso Distanza |
2.3 ¢ 6.4 m3/h (10 ¢28 gpm) |
| Trasporti marittimi Peso |
165 kg (364 (pounds) |
|
Dimensioni
(larghezza x altezza x profondità)
|
30 cm x 61 cm x 72 cm 12 x 24 x 29 |
| Prodotto Acqua QualitàNota 1 |
| Garanzie Disponibile |
| Resistenza |
≥ 16 Oh, mio Dio.cm |
| Acido di sodio |
≤ 3ppb |
| Fabbricazione a partire da: (SiO2) |
Come basso come 5ppb |
| Borone |
Come basso come 0.08 ppb |
| Tipico Rimozione Efficienza |
| Acido di sodio |
≥ 990,9% rimozione |
| Fabbricazione a partire da: (SiO2) |
Su! a 99% rimozione |
| Borone |
Su! a 96% rimozione |
| FunzionamentoParametri |
| Ripresa |
Su! a 97% |
| Voltaggio |
0 ¢ 400 VDC |
| Amperaggio |
0 ¢5.2 ADC |
| Innesco Pressione Nota 2 |
≤ 6.9 bar (100 (psi) |
| Pressione Scendiamo. Nota 3 |
1.4 ¢2.8 bar 20 ¢40 (psi) |
| Mangimi Acqua Specificità Nota 4 |
|
Totale ScambiabileAnioni
(TEA) come CaCO3) Nota 5
|
≤ 65 ppm
|
| Equivalente di conduttività |
≤ 112μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Durezza totale(come CaCO3) Nota 6 |
≤ 1.0ppm |
| Fabbricazione a partire da: (SiO2) Nota 7 |
≤ 1.0ppm |
| Totale Prodotti biologici Carbonio (TOC in C) |
≤ 0.5ppm |
| TotaleCloruro |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| BoroneNota n. 8 |
≤ 1.0ppm |
| pH |
4 a11 |
| Olio &Grassi |
Nessuna rilevabile |
| ParticolatoNota n. 9 |
R.O.permeabile |
| Ossidazione Agenti |
Nessuna rilevabile |
| Colore Nota 10 |
≤ 5APHA |
Nota:
1Le prestazioni effettive possono variare in base alle condizioni del sito.garanzie di prestazione del sodio e della silice fornite alle condizioni di progettazioneContattaci per il boro o altre garanzie.
2La pressione d'ingresso è determinata dai requisiti di pressione a valle per i flussi di prodotto e di concentrato, dalla scelta del funzionamento controcorrente o co-corrente e dal calo della pressione dello stack.
3. a flusso nominale e 25°C. Per verificare le condizioni di progettazione, si rimanda al software di previsione dei flussi di guadagno.
4Per verificare le specifiche dell'acqua di alimentazione nelle condizioni di progettazione, si rimanda al software di previsione dei flussi d'aria e al manuale operativo della pila di celle elettroniche.
5. TEA (ppm in CaCO3) - Anioni interscambiabili totali, rappresenta la concentrazione di tutti gli anioni nell'acqua di alimentazione, compresi i contributi di OH-, CO2 e SiO2.I flussi d'aria devono essere utilizzati per confermare che l'acqua di alimentazione TEA è accettabile alle condizioni di funzionamento applicative indicate.I valori indicati in tabella sono indicati a flusso minimo e temperatura massima.
6. Il limite di durezza dell'acqua di alimentazione di 1,0 ppm in CaCO3 è solo per il funzionamento standard controcorrente.
7Quando la durezza dell'acqua di alimentazione supera 0,5 ppm in CaCO3, il limite di silice ammissibile è ridotto a 0,5 ppm.
8Quando esiste un requisito di garanzia della silice o un requisito di garanzia della resistività è superiore a 10 MOhm-cm, il livello di boro in alimentazione è limitato a 0,3 ppm come B, in quanto livelli di boro più elevati possono influenzare le prestazioni..In assenza di tali requisiti, il limite è di 1,0 ppm di boro.
9Osmosi inversa (RO) o acqua di alimentazione equivalente: l'RO fornisce all'EDI acqua di alimentazione essenzialmente priva di particolato, materiali colloidali,e sostanze organiche ad alto peso molecolare che potrebbero contaminare i mezzi di scambio ionicoPoiché la pila EDI contiene giaciglie confezionate di mezzi di scambio ionico che non possono essere retrolavati/fluidizzati per rimuovere le particelle, occorre specificare la qualità del permeabile RO.Sistemi con un sistema aperto tra il sistema RO (o un'altra fonte) e l'E-Cell (e).per esempio, serbatoio di stoccaggio, decarbonizzatore) deve avere un filtro installato immediatamente prima della E-Cell per proteggerla dalla contaminazione da particolato.è accettabile un filtro assoluto di 5 μm o un filtro nominale di 1 μm.
APHA - Standard/scala di colori dal nome dell'American Public Health Association e definito da ASTM.
Per ulteriori modelli, fare clic su:L'accesso ai servizi di trasporto aereo è consentito solo se il trasporto aereo è effettuato in conformità alle prescrizioni del regolamento (CE) n. 474/2005.
Esempi di prestazioni della tecnologia EDI E-Cell
La tecnologia E-Cell EDI è stata applicata con successo in vari settori come l'energia, il petrolio, la chimica, l'acciaio, la farmaceutica e l'elettronica.
Per i casi di domanda, cliccare su:La Commissione ritiene che la misura sia compatibile con il mercato interno.
