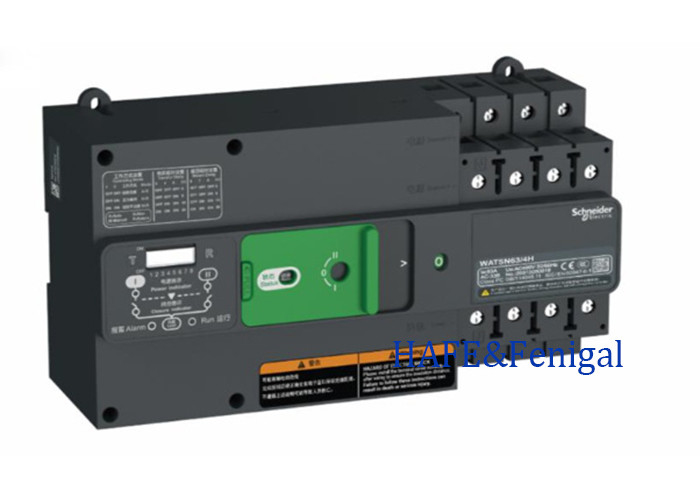

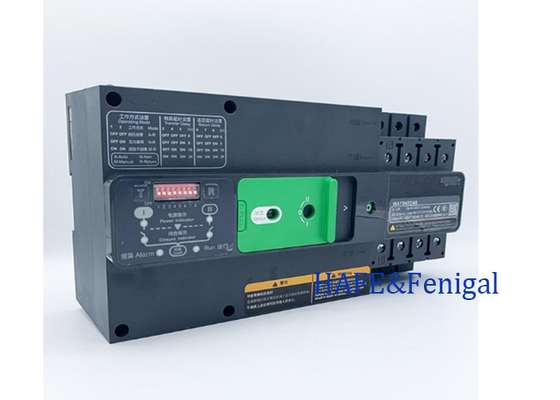

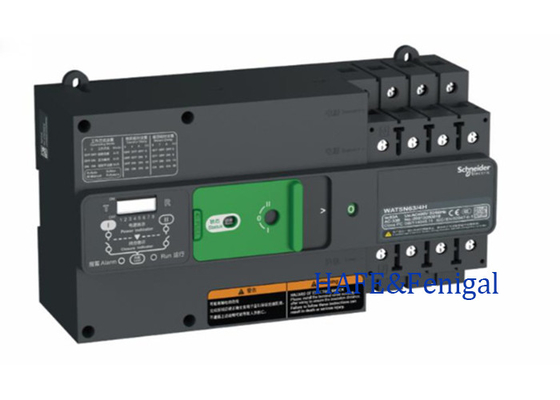

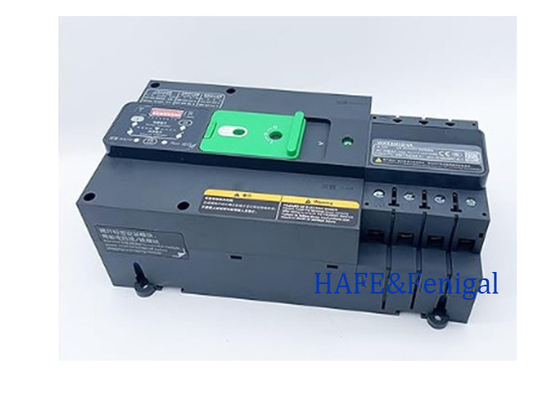

Interruttore di trasferimento automatico di classe PC 50/60Hz con rilascio di sovra corrente e corrente nominale 100-630A
Key Attributes
Shipment Origin:
Fenigal
Shipping Mode:
Fenigale
Transit Time:
1 PC
Carrier:
T/T, Western Union
Ability:
60000 unità/unità al mese
Specifications
| Rated Insulation Voltage (V): | 440 | Rated Impulse Withstand Voltage (KV): | 6 |
| Rated Operation Voltage ( ): | 50 Hz | Number Of Poles: | 3/4 |
| Electrical Endurance (*): | AC50Hz 440V-In | Operation Mode: | Operazione intermittente |
| High Light: | Interruttore di trasferimento automatico PC di rilascio di sovra corrente,100-630A PC Interruttore di trasferimento automatico,Interruttore di trasferimento automatico PC 50/60Hz |
Product Description
50/60 Hz Interruttore di trasferimento automatico di classe PC con sgancio di sovra corrente e corrente nominaleaffitto 100-630A
Classe PC
• attrezzature per interruttori di trasferimento basate su dispositivi di commutazione meccanica, che non richiedono energia elettrica per tenere aperti o chiusi i contatti principali e in grado di produrre, trasportare,e correnti di rottura in condizioni normali di circuito, comprese le condizioni di sovraccarico operativo, e che produce e sopporta correnti di cortocircuito.
Estratto della IEC60947-6-1
L'interruttore di trasferimento automatico WATSN è stato appositamente progettato in conformità con i requisiti standard per il trasferimento di potenza.
In altre parole, può garantire la sicurezza dell'interruttore stesso e non sarà
danneggiati a causa di guasti quali sovraccarico o cortocircuito, mantenendo così una connettività affidabile dei circuiti.
| Cornice | 100 | 160 | 250 | 630 | |
| Corrente di funzionamento nominale (A) Ie AC-33B | 63 | 160 | 250 | 630 | |
| Numero di pali | 2,3,4 | 2,3,4 | 2,3,4 | 3,4 | |
| Posizioni operative | 3 | 3 | 3 | 3 | |
| Tipi di controllo | A,R | A,R | A,R | A,R | |
| Caratteristiche elettriche determinate da GB/T 14048.11 (IEC 60947-6-1) | |||||
| Tensione nominale di isolamento (V) | - Sì | 690 | 800 | 800 | 800 |
| tensione di resistenza all'impulso nominale (V) | Uimp | 6000 | 8000 | 8000 | 8000 |
| Tensione di funzionamento nominale (V) | Ue AC50/60Hz | 2P:220-240V3P, 4P:380-415V | 2P:220-240V3P, 4P:380-415V | 2P:220-240V3P, 4P:380-415V | 380-415 V |
| Frequenza di funzionamento nominale (Hz) | f | 50/60 | 50/60 | 50/60 | 50/60 |
| Corrente di resistenza a breve durata nominale (kA/60 ms) | Icw | 5 | 10 | 10 | 12.6 |
| Capacità nominale di produzione di cortocircuito (kA) | C.M. | 7.65 | 17 | 17.24 | 25.55 |
| Corrente di picco (kA) | Ipeak | 16.24 | 20.84 | 20.04 | 33.91 |
| Durabilità meccanica | 8000 | 10000 | 10000 | 10000 | |
| Durabilità elettrica | 6000 | 6000 | 6000 | 6000 | |
| Installazione e connessione | |||||
| Metodo di installazione | Ferrovia/piastra di base | Ferrovia/piastra di base | Piastra di base | Piastra di base | |
| Metodo di cablaggio | Cavo | Barre a sbiadimento piatto | Barre a sbiadimento piatto | Barre a sbiadimento piatto | |
| Dispositivo ausiliario | |||||
| Non bloccato | ■ | ■ | ■ | ■ | |
| Feedback sulla posizione | □ | □ | ■ | ■ | |
| Copertura del terminale | □ | □ | - | - | |
| Fessura della rotaia | □ | □ | - | - | |
| Copertura di isolamento terminale | ■ | ■ | - | - | |
| schermo isolante interfase | - | - | □ | □ | |
Nota: ■ Standard □ Facoltativo (1) 230V/400V
Nota:
I tipi di controllore includono: A - tipo terminale; B - tipo di base; D - tipo intelligente
Corrente termica convenzionale: 32, 40, 63, 80, 100, 160, 250, 400, 630
Numero di pali selezionabile: 3, 4 (tutte le serie)
Dispositivo elettrico classe: PC - senza protezione contro cortocircuito e sovraccarico
Modi di funzionamento: R - Cambio automatico e recupero automatico; S - Cambio automatico senza recupero automatico; I - Standby reciproco
Funzioni aggiuntive: collegamento X-Protezione antincendio; segnale di feedback F (segnale di feedback sulla posizione); modulo di monitoraggio della corrente (disponibile solo per il regolatore di tipo D)
*: per gli attuatori della serie INT non è necessario aggiungere il testo contrassegnato da "*" e il seguente ".".
**: possono essere forniti due metodi di installazione: montato sul dispositivo e montato sul pannello.
Si prega di aggiungere una nota se è necessaria l'installazione di pannelli.
