La tecnologia di elettrodeionizzazione (EDI) E-Cell* di Veolia elimina i sali residui e le specie acquose ionizzabili - come anidride carbonica, silice, ammoniaca e boro - dalle fonti d'acqua.I sistemi EDI sono costruiti attorno al componente centrale chiamato stack EDIVeolia offre diverse scelte di E-Cell stack per una vasta gamma di applicazioni e fornisce anche sistemi EDI pre-progettati.Indipendentemente dal fatto che si acquisti E-Cell stacks o un sistema completo, Veolia possiede l'esperienza, la portata globale e le prestazioni comprovate per instillare fiducia nel sistema di acqua ultrapura o ad alta purezza.
|
Specificità
|
|
Marchio
|
Veolia EDI
|
|
Ppm intercambiabili
|
36
|
|
Bar di pressione di entrata
|
6.9
|
|
Pressione di ingresso psi
|
100
|
|
Temperatura massima °C
|
40
|
|
Temperatura massima °F
|
104
|
|
Bar di riduzione della pressione
|
2,4-3,4
|
|
Caduta di pressione psi
|
35-50
|
|
Percentuale di recupero
|
fino al 97%
|
|
Conduttività μs/cm
|
< 62
|
|
Intervallo di pH
|
4-11
|
|
Flusso m3/h
|
4, 2-7,8
|
|
Capacità di accumulo2
|
18-34 anni
|
|
Tensione di potenza V
|
0-400 VDC
|
|
Dimensioni / Pesi
|
|
Peso di spedizione kg
|
165
|
|
Peso di trasporto in libbre
|
364
|
|
Applicazione
|
Acqua per preparazioni iniettabili, Farmaceutico, Laboratorio
|

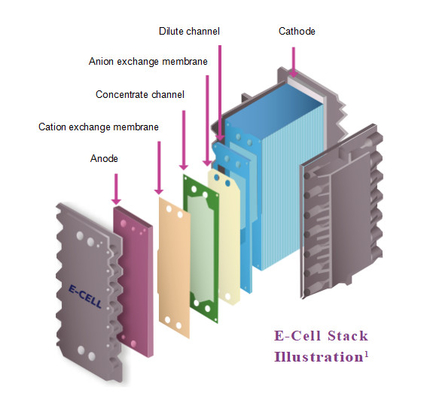

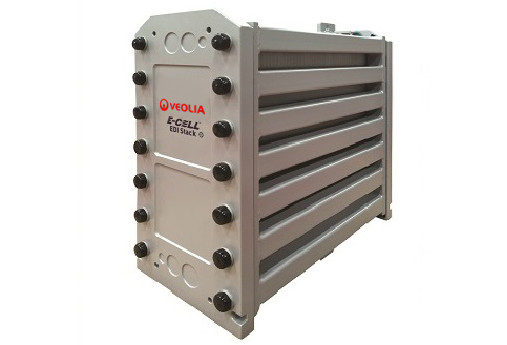

La figura seguente mostra GE, Suez e Veolia da sinistra a destra (tutti lo stesso prodotto: MK-7 EDI Stack).
Come componente della linea di prodotti per l'elettrodeionizzazione E-Cell*, la pila E-Cell MK-7 è progettata per:
• Utilizzare la corrente elettrica per fornire acqua ultrapura per la produzione di energia, la produzione di pannelli solari e numerose altre industrie pesanti.
• fornire prestazioni di prim'ordine, comprendendo sia i più elevati standard di qualità dell'acqua del prodotto che il minor consumo energetico.
• ridurre al minimo le esigenze di pulizia a livelli di durezza dell'acqua di alimentazione più elevati mediante il funzionamento controcorrente.
• essere a prova di perdite, garantito.
• Operare continuamente e non comportare acidi o sostanze caustiche per la rigenerazione della resina di scambio ionico all'interno della pila.
• Non richiede iniezione di salamoia o ricircolazione del concentrato.
L'acqua del prodotto dell'E-Cell MK-7 è affidabile per soddisfare le più rigorose applicazioni di acqua ultrapura di oggi, tra cui:
• acqua di alimentazione per caldaie demineralizzate per caldaie ad alta pressione nelle centrali elettriche e in altri siti industriali pesanti.
• Acqua ultrapura per risciacquare pannelli solari e altri dispositivi microelettronici.
Assicurazione della qualità
• Marcato CE, RoHS, CSA ed EAS.
• Prodotto in un impianto ISO 9001 e ISO 14001.
• Le E-Cell MK-7 sono certificate halal dall' Islamic Food and Nutrition Council of America (IFANCA))
Applicazioni tipiche
L'acqua del prodotto E-Cell MK-7 può essere utilizzata per soddisfare le applicazioni di acqua ultrapura più esigenti di oggi, come:
- acqua di alimentazione per caldaie demineralizzate per caldaie ad alta pressione nelle centrali elettriche e in altri siti industriali pesanti.
- Acqua ultrapura per risciacquare pannelli solari e altri microelettronici.
- Acqua ultrapura per la generazione di idrogeno verde.
Assicurazione della qualità
- Marcato CE, RoHS, CSA e EAC.
- Prodotto in un impianto ISO 9001 e ISO 14001.
- Certificato UKCA.
- Le E-Cell MK-7 sono certificate Halal dall'Islamic Food and Nutrition Council of America (IFANCA®).
|
E-Cell MK-7 StackSpecificità
|
|
Numero nominale Flusso
|
7.0 m3/h (31 gpm)
|
|
Flusso Tasso Distanza
|
4.2 ️ 7.8 m3/h 18 ️ 34 gpm)
|
|
Trasporti marittimi Peso
|
165 kg (364 (pounds)
|
|
Dimensioni
(larghezza x altezza x profondità)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
|
Prodotto Acqua QualitàNota 1
|
|
Garanzie Disponibile
|
|
Resistenza
|
≥ 16 Oh, mio Dio.cm
|
|
Acido di sodio
|
≤ 3ppb
|
|
Fabbricazione a partire da (SiO2)
|
Come basso come 5 ppb
|
|
Tipico Rimozione Efficienza
|
|
Acido di sodio
|
≥ 990,9% rimozione
|
|
Fabbricazione a partire da (SiO2)
|
Su! a 99% rimozione
|
|
FunzionamentoParametri
|
|
Ripresa
|
Su! a 97%
|
|
Voltaggio
|
0 ¢ 400 VDC
|
|
Amperaggio
|
0 ¢5.2 ADC
|
|
Innesco Pressione Nota 2
|
≤ 6.9 bar (100 (psi)
|
|
Pressione Scendiamo. Nota 3
|
2.4 ¢3.4 bar (35 ¢50 (psi)
|
|
Mangimi Acqua Specificità Nota 4
|
|
Anioni intercambiabili totali
(TEA come CaCO3)Nota 5
|
≤ 36 ppm
|
|
Conducibilità Equivalente
|
≤ 62μS/cm
|
|
Temperatura
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Durezza totale
(come CaCO3)Nota 6
|
≤ 1.0ppm
|
|
Silice (SiO)2)Nota 7
|
≤ 1.0ppm
|
|
Totale Prodotti biologici Carbonio (TOC in C)
|
≤ 0.5ppm
|
|
TotaleCloruro
|
≤ 0.05 ppm
|
|
Fe, M, H2S
|
≤ 0.01 ppm
|
|
Borone Nota 8
|
≤ 1.0ppm
|
|
pH
|
4 a11
|
|
Olio &Grassi
|
Nessuna rilevabile
|
|
Particolato Nota 9
|
R.O.permeabile
|
|
Ossidazione Agenti
|
Nessuna rilevabile
|
|
Colore Nota 10
|
≤ 5APHA
|
Nota:
1Il software di proiezione di riferimento Winflows per verificare la qualità dell'acqua del prodotto atteso nonché la resistività, il sodio,e le garanzie di prestazione della silice offerte per le condizioni di progettazionePer ottenere il boro o altre garanzie, contattare Veolia.
2La pressione d'ingresso è determinata dai requisiti di pressione a valle per i flussi di prodotto e di concentrato, dalla scelta del funzionamento controcorrente o concorrente e dal calo di pressione dello stack.
3. a flusso nominale e 25°C. Software di proiezione Winflows di riferimento per verificare le condizioni di progettazione.
4. Fare riferimento al software di proiezione Winflows e al manuale del proprietario della pila di celle elettroniche per verificare le specifiche dell'acqua di alimentazione per le condizioni di progetto.
5. TEA (ppm in CaCO3) - Anione totale intercambiabile, rappresenta la concentrazione di tutti gli anioni presenti nell'acqua di alimentazione, compresi i contributi di OH-, CO2 e SiO2.I flussi d'aria devono essere utilizzati per confermare che l'acqua di alimentazione TEA è accettabile nelle specifiche applicazioni ◄ condizioni di funzionamentoIl valore di tabella è al flusso minimo e alla temperatura massima.
6. 1,0 ppm come limite di durezza dell'acqua di alimentazione per CaCO3 si applica solo al funzionamento standard di flusso contro corrente.
7Il limite di silice ammissibile diminuisce al di sopra del flusso di 5 m3/h. Il limite di silice ammissibile diminuisce a 0,5 ppm con durezza dell'acqua di alimentazione superiore a 0,5 ppm come CaCO3.
8Il livello di boro in alimentazione è limitato a 0,3 ppm come B ogniqualvolta vi sia un requisito di garanzia della silice o un requisito di garanzia della resistività superiore a 10 MOhm-cm.poiché livelli di boro più elevati potrebbero influenzare le prestazioniSenza tali requisiti il limite è di 1,0 ppm di boro.
9- Osmosi inversa (RO) o acqua di alimentazione equivalente: la RO fornisce acqua di alimentazione EDI sostanzialmente priva di particolato, materiale colloidale e sostanze organiche ad alto peso molecolare,che possono contaminare i mezzi di scambio ionico. La qualità di permeabilità RO è specificata in quanto le pile EDI contengono letti confezionati di mezzo di scambio ionico che non possono essere retrolavati/fluidizzati per rimuovere le particelle.Sistemi con un sistema aperto tra un sistema RO (o un'altra fonte) e E-Cell (ex. serbatoio, decarbonizzatore) devono essere muniti di filtri immediatamente precedenti la cella E, per proteggere la cella E dalla contaminazione da particolato.un filtro assoluto di 5 μm o un filtro nominale di 1 μm sarà accettabile.
10. APHA - standard/scala di colori dal nome dell'American Public Health Association e definito da ASTM D1209.
Per ulteriori modelli, fare clic su:L'accesso a tali apparecchiature è limitato a un numero limitato di unità.
Esempi di prestazioni della tecnologia EDI E-Cell
La tecnologia E-Cell EDI è stata applicata con successo in vari settori come l'energia, il petrolio, la chimica, l'acciaio, la farmaceutica e l'elettronica.
Per i casi di domanda, cliccare su:La Commissione ritiene che la misura sia compatibile con il mercato interno.
