E-Cell MK-3 è progettato per
• Fornire acqua ultrapura per applicazioni industriali quali energia, semiconduttori e industria generale.
• Produrre continuamente acqua di qualità Mixed Bed.
• Non hanno bisogno di acido caustico o acido per la rigenerazione della resina di scambio ionico all'interno della pila.
• essere garantiti senza perdite.
• eliminare l'iniezione di salamoia e la ricircolazione del concentrato, semplificando la progettazione del sistema.
Descrizione e utilizzo

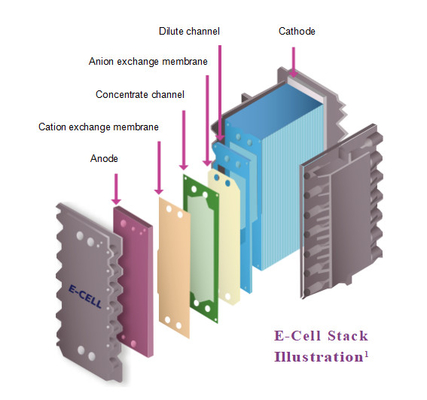

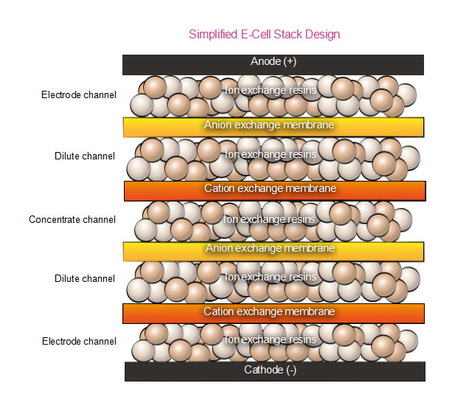

Le pile E-Cell MK-3 sono pile di elettro-deionizzazione (EDI) che utilizzano la corrente elettrica per deionizzare e lucidare l'acqua permeata da osmosi inversa (RO).L'acqua prodotta dal MK-3 è ad un livello ultrapuro richiesto nelle applicazioni più esigenti di oggi..
Applicazioni tipiche
• Microelettronica
• Produzione di energia elettrica
• Industria generale

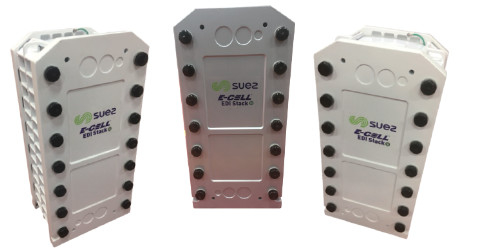

La figura seguente mostra GE, Suez e Veolia da sinistra a destra (tutti lo stesso prodotto:VeoliaModulo EDI)
Scenari tipici di applicazione
L'acqua prodotta dall'E-Cell-3X può essere utilizzata in modo affidabile per soddisfare le applicazioni di acqua ultrapura più esigenti di oggi, tra cui, a titolo esemplificativo:
- Acqua ultrapura per risciacquare i chip dei semiconduttori, i pannelli solari e altri dispositivi microelettronici.
- acqua di alimentazione demineralizzata per caldaie ad alta pressione nelle centrali elettriche e in altri siti industriali pesanti.
- Acqua ultrapura per la generazione di idrogeno verde negli elettrolizzatori.
Per facilitare la progettazione e aumentare la fiducia nella vostra applicazione EDI, offriamo previsioni e garanzie delle prestazioni di E-Cell, che potete ottenere tramite il software Winflows* o contattandoci.
Assicurazione della qualità
- Marchi CE, RoHS, CSA e EAC
-Fabbricato in un impianto ISO 9001 e ISO 14001
- Certificato con UKCA
- E-Cell-3X Stacks sono Halal certificati dall'Islamic Food and Nutrition Council of America (IFANCA®)
| MK-3 Stack Specificità |
| Numero nominale Flusso |
3.4 m3/h (15 gpm) |
| Flusso Tasso Distanza |
1.6 ️ 4.5 m3/h (7.0 ¢ 20 gpm) |
| Trasporti marittimi Peso |
100 kg (220 (pounds) |
|
Dimensioni
(larghezza x altezza xprofondità)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Prodotto Acqua QualitàNota 1 |
| Garanzie Disponibile |
| Resistenza |
≥ 16 Oh, mio Dio.cm |
| Acido di sodio |
≤ 3ppb |
| Fabbricazione a partire da (SiO2) |
Come basso come 5 ppb |
| Borone |
Come basso come 0.08 ppb |
| Tipico Rimozione Efficienza |
| Acido di sodio |
≥ 990,9% rimozione |
| Fabbricazione a partire da (SiO2) |
Su! a 99% rimozione |
| Borone |
Su! a 96% rimozione |
| FunzionamentoParametri |
| Ripresa |
Su! a 96% |
| Voltaggio |
0 ¢ 300 VDC |
| Amperaggio |
0 ¢5.2 ADC |
| Innesco Pressione Nota 2 |
≤ 6.9 bar (100 (psi) |
| Pressione Scendiamo. Nota 3 |
1.4 ¢2.8 bar 20 ¢40 (psi) |
| Mangimi Acqua Specificità Nota 4 |
|
Anioni intercambiabili totali
(TEA come CaCO3)Nota 5
|
≤ 63.6 ppm
|
| Conducibilità Equivalente |
≤ 109μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
Durezza totale
(come CaCO3)Nota 6
|
≤ 1.0ppm |
| Silice (SiO)2)Nota 7 |
≤ 1.0ppm |
| Totale Prodotti biologici Carbonio (TOC in C) |
≤ 0.5ppm |
| TotaleCloruro |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Borone Nota 8 |
≤ 1.0ppm |
| pH |
4 a11 |
| Olio &Grassi |
Nessuna rilevabile |
| Particolato Nota 9 |
R.O.permeabile |
| Ossidazione Agenti |
Nessuna rilevabile |
| Colore Nota 10 |
≤ 5APHA |
Nota:
1Le prestazioni effettive possono variare in base alle condizioni del sito.garanzie di prestazione del sodio e della silice fornite alle condizioni di progettazioneContattaci per il boro o altre garanzie.
2La pressione d'ingresso è determinata dai requisiti di pressione a valle per i flussi di prodotto e di concentrato, dalla scelta del funzionamento controcorrente o co-corrente e dal calo della pressione dello stack.
3. a flusso nominale e 25°C. Per verificare le condizioni di progettazione, si rimanda al software di previsione dei flussi di guadagno.
4Per verificare le specifiche dell'acqua di alimentazione nelle condizioni di progettazione, fare riferimento al software di previsione dei flussi d'aria e al manuale operativo della pila di celle elettroniche.
5. TEA (ppm in CaCO3) - Anioni interscambiabili totali, rappresenta la concentrazione di tutti gli anioni nell'acqua di alimentazione, compresi i contributi di OH-, CO2 e SiO2.I flussi d'aria devono essere utilizzati per confermare che l'acqua di alimentazione TEA è accettabile alle condizioni di funzionamento applicative previste.I valori indicati in tabella sono indicati a flusso minimo e temperatura massima.
6. Il limite di durezza dell'acqua di alimentazione di 1,0 ppm in CaCO3 è solo per il funzionamento standard controcorrente.
7Quando la durezza dell'acqua di alimentazione supera 0,5 ppm in CaCO3, il limite di silice ammissibile è ridotto a 0,5 ppm.
8Quando esiste un requisito di garanzia della silice o un requisito di garanzia della resistività è superiore a 10 MOhm-cm, il livello di boro in alimentazione è limitato a 0,3 ppm come B, in quanto livelli di boro più elevati possono influenzare le prestazioni..In assenza di tali requisiti, il limite è di 1,0 ppm di boro.
9Osmosi inversa (RO) o acqua di alimentazione equivalente: l'RO fornisce acqua di alimentazione all'EDI che è essenzialmente priva di particolato, materiali colloidali,e sostanze organiche ad alto peso molecolare che potrebbero contaminare i mezzi di scambio ionicoPoiché la pila EDI contiene giaciglie confezionate di mezzi di scambio ionico che non possono essere retrolavati/fluidizzati per rimuovere le particelle, occorre specificare la qualità del permeabile RO.Sistemi con un sistema aperto tra il sistema RO (o un'altra fonte) e l'E-Cell (e).per esempio, serbatoio di stoccaggio, decarbonizzatore) deve avere un filtro installato immediatamente prima della E-Cell per proteggerla dalla contaminazione da particolato.è accettabile un filtro assoluto di 5 μm o un filtro nominale di 1 μm.
APHA - Standard/scala di colori dal nome dell'American Public Health Association e definito da ASTM.
Per ulteriori modelli, fare clic su:L'accesso a tali apparecchiature è limitato a un numero limitato di unità.
Esempi di prestazioni della tecnologia EDI E-Cell
La tecnologia E-Cell EDI è stata applicata con successo in vari settori come l'energia, il petrolio, la chimica, l'acciaio, la farmaceutica e l'elettronica.
Per i casi di domanda, cliccare su:La Commissione ritiene che la misura sia compatibile con il mercato interno.
