| Modello: |
Standard E-CELL-3X |
portata dell'acqua: |
5 m3/h |
| Intervallo di portata dell'acqua: |
20,27-6,36 m3/h |
Peso di trasporto: |
150 kg |
| Pressione all'ingresso dell'acqua |
4.8-6.9bar (70-100psi) |
Caduta di pressione a portata standard |
1.4-2.4 bar (20-35 psi) |
| Dimensioni (W × H × D) |
30 cm × 61 cm × 48 cm(12×24×19) |
Silicio (SiO2) fino a t |
99% |
Modulo di elettrodeionizzazione industriale (EDI) E-CELL-3X
SUEZ High Purity Water Preparation Equipment EDI Module E-CELL-3X è un modulo di elettrodeionizzazione (EDI) che utilizza la corrente elettrica per deionizzare e lucidare l'acqua di osmosi inversa.L'acqua prodotta da E-CELL-3X è acqua ultrapura, che è adatta alle industrie più esigenti con esigenze di qualità dell'acqua oggi.Il modulo EDI GE E-CELL-3X americano adotta una tecnologia modulare e può adattarsi a varie esigenze di trattamento delle acque abbinando diversi numeri di moduliOra, questa tecnologia modulare è diventata uno standard tecnico e fornisce una forte garanzia per la produzione di acqua di alta purezza in settori come la generazione di energia, la microelettronica, l'acqua potabile, l'elettricità, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile, l'acqua potabile,sostanze chimiche fini, e farmaceutici.
Descrizione e utilizzo

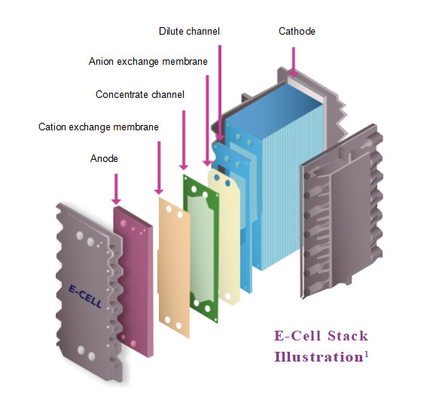

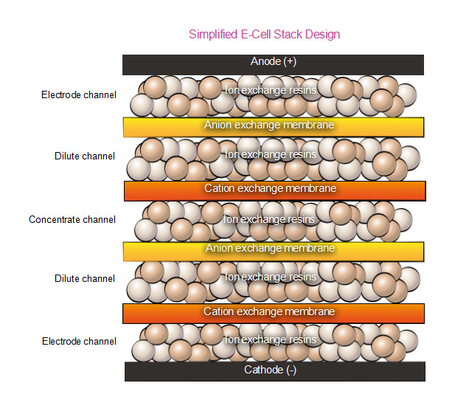

L'EDI combina in modo organico le tradizionali resine per lo scambio ionico e la tecnologia di elettrodialisi per rimuovere gli ioni inquinanti nell'acqua. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberAllo stesso tempo, la corrente continua può ionizzare le molecole d'acqua in ioni idrogeno e ioni idrossido e rigenerare continuamente la resina.L'EDI può produrre acqua di alta purezza in modo continuo e prevedibile.
Norme di qualità
Marcato CE, UL e CSA; prodotto in un impianto certificato ISO 9001:2000.
Caratteristiche delle prestazioni del modulo EDI E-CELL-3X
• Resistenza: superiore a 16 MΩ.cm
• Sodio: meno di 3 ppb
• rimozione della silice (SiO2): fino al 99% o contenuto di effluenti inferiore a 5 ppb
• Eliminazione del boro: superiore al 95%
• Ripresa: fino al 95%
• Flusso di concentrato: opposto al flusso d'acqua
• Tensione: 0 - 300 VDC
• Intensità di corrente: 0 - 5,2 ADC
• Pressione di ingresso: 4,8 - 6,9 bar 70 - 100 psi
• Caduta di pressione al flusso standard: 1,4 - 2,4 bar 20 - 35 psi

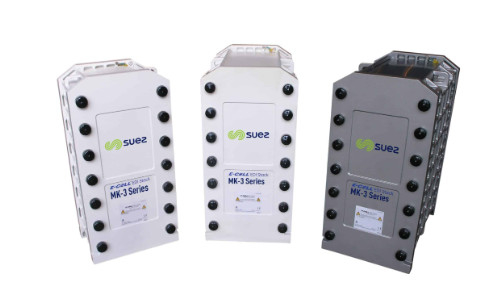

La figura seguente mostra GE, Suez e Veolia da sinistra a destra (tutti lo stesso prodotto:VeoliaModulo EDI)
Scenari tipici di applicazione
L'acqua prodotta dall'E-Cell-3X può essere utilizzata in modo affidabile per soddisfare le applicazioni di acqua ultrapura più esigenti di oggi, tra cui, a titolo esemplificativo:
- Acqua ultrapura per risciacquare i chip dei semiconduttori, i pannelli solari e altri dispositivi microelettronici.
- acqua di alimentazione demineralizzata per caldaie ad alta pressione nelle centrali elettriche e in altri siti industriali pesanti.
- Acqua ultrapura per la generazione di idrogeno verde negli elettrolizzatori.
Per facilitare la progettazione e aumentare la fiducia nella vostra applicazione EDI, offriamo previsioni e garanzie delle prestazioni di E-Cell, che potete ottenere tramite il software Winflows* o contattandoci.
Assicurazione della qualità
- Marchi CE, RoHS, CSA e EAC
-Fabbricato in un impianto ISO 9001 e ISO 14001
- Certificato con UKCA
- E-Cell-3X Stacks sono Halal certificati dall'Islamic Food and Nutrition Council of America (IFANCA®)
| E-Cell-3X Stack Specificità |
| Numero nominale Flusso |
5.0 m3/h (22 gpm) |
| Flusso Tasso Distanza |
2.3 ¢ 6.4 m3/h (10 ¢28 gpm) |
| Trasporti marittimi Peso |
165 kg (364 (pounds) |
|
Dimensioni
(larghezza x altezza x profondità)
|
30 cm x 61 cm x 72 cm 12 x 24 x 29 |
| Prodotto Acqua QualitàNota 1 |
| Garanzie Disponibile |
| Resistenza |
≥ 16 Oh, mio Dio.cm |
| Acido di sodio |
≤ 3ppb |
| Fabbricazione a partire da (SiO2) |
Come basso come 5ppb |
| Borone |
Come basso come 0.08 ppb |
| Tipico Rimozione Efficienza |
| Acido di sodio |
≥ 990,9% rimozione |
| Fabbricazione a partire da (SiO2) |
Su! a 99% rimozione |
| Borone |
Su! a 96% rimozione |
| FunzionamentoParametri |
| Ripresa |
Su! a 97% |
| Voltaggio |
0 ¢ 400 VDC |
| Amperaggio |
0 ¢5.2 ADC |
| Innesco Pressione Nota 2 |
≤ 6.9 bar (100 (psi) |
| Pressione Scendiamo. Nota 3 |
1.4 ¢2.8 bar 20 ¢40 (psi) |
| Mangimi Acqua Specificità Nota 4 |
|
Anioni intercambiabili totali
(TEA come CaCO3)Nota 5
|
≤ 65 ppm
|
| Equivalente di conduttività |
≤ 112μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Durezza totale (in CaCO)3)Nota 6 |
≤ 1.0ppm |
| Silice (SiO)2)Nota 7 |
≤ 1.0ppm |
| Totale Prodotti biologici Carbonio (TOC in C) |
≤ 0.5ppm |
| TotaleCloruro |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Borone Nota 8 |
≤ 1.0ppm |
| pH |
4 a11 |
| Olio &Grassi |
Nessuna rilevabile |
| Particolato Nota 9 |
R.O.permeabile |
| Ossidazione Agenti |
Nessuna rilevabile |
| Colore Nota 10 |
≤ 5APHA |
Nota:
1Le prestazioni effettive possono variare in base alle condizioni del sito.garanzie di prestazione del sodio e della silice fornite alle condizioni di progettazioneContattaci per il boro o altre garanzie.
2La pressione d'ingresso è determinata dai requisiti di pressione a valle per i flussi di prodotto e di concentrato, dalla scelta del funzionamento controcorrente o co-corrente e dal calo della pressione dello stack.
3. a flusso nominale e 25°C. Per verificare le condizioni di progettazione, si rimanda al software di previsione dei flussi di guadagno.
4Per verificare le specifiche dell'acqua di alimentazione nelle condizioni di progettazione, fare riferimento al software di previsione dei flussi d'aria e al manuale operativo della pila di celle elettroniche.
5. TEA (ppm in CaCO3) - Anioni interscambiabili totali, rappresenta la concentrazione di tutti gli anioni nell'acqua di alimentazione, compresi i contributi di OH-, CO2 e SiO2.I flussi d'aria devono essere utilizzati per confermare che l'acqua di alimentazione TEA è accettabile alle condizioni di funzionamento applicative previste.I valori indicati in tabella sono indicati a flusso minimo e temperatura massima.
6. Il limite di durezza dell'acqua di alimentazione di 1,0 ppm in CaCO3 è solo per il funzionamento standard controcorrente.
7Quando la durezza dell'acqua di alimentazione supera 0,5 ppm in CaCO3, il limite di silice ammissibile è ridotto a 0,5 ppm.
8Quando esiste un requisito di garanzia della silice o un requisito di garanzia della resistività è superiore a 10 MOhm-cm, il livello di boro in alimentazione è limitato a 0,3 ppm come B, in quanto livelli di boro più elevati possono influenzare le prestazioni..In assenza di tali requisiti, il limite è di 1,0 ppm di boro.
9Osmosi inversa (RO) o acqua di alimentazione equivalente: l'RO fornisce acqua di alimentazione all'EDI che è essenzialmente priva di particolato, materiali colloidali,e sostanze organiche ad alto peso molecolare che potrebbero contaminare i mezzi di scambio ionicoPoiché la pila EDI contiene giaciglie confezionate di mezzi di scambio ionico che non possono essere retrolavati/fluidizzati per rimuovere le particelle, occorre specificare la qualità del permeabile RO.Sistemi con un sistema aperto tra il sistema RO (o un'altra fonte) e l'E-Cell (e).per esempio, serbatoio di stoccaggio, decarbonizzatore) deve avere un filtro installato immediatamente prima della E-Cell per proteggerla dalla contaminazione da particolato.è accettabile un filtro assoluto di 5 μm o un filtro nominale di 1 μm.
APHA - Standard/scala di colori dal nome dell'American Public Health Association e definito da ASTM.
Per ulteriori modelli, fare clic su:L'accesso a tali apparecchiature è limitato a un numero limitato di unità.
Esempi di prestazioni della tecnologia EDI E-Cell
La tecnologia E-Cell EDI è stata applicata con successo in vari settori come l'energia, il petrolio, la chimica, l'acciaio, la farmaceutica e l'elettronica.
Per i casi di domanda, cliccare su:La Commissione ritiene che la misura sia compatibile con il mercato interno.
