E-Cell MK-3PharmHT è l' unico impianto farmaceutico di elettrodeionizzazione (EDI) progettato per:
• Offrire acqua ultrapura per uso farmaceutico.
• essere disinfettabile con acqua calda fino a 85°C per 160 cicli.
• Operare senza ricircolazione del concentrato e senza iniezione di salamoia.
• Non richiede la serratura del bullone.
• essere senza perdite, garantito.
• Funzionamento a bassa potenza, < 300VDC.
Descrizione e utilizzo:

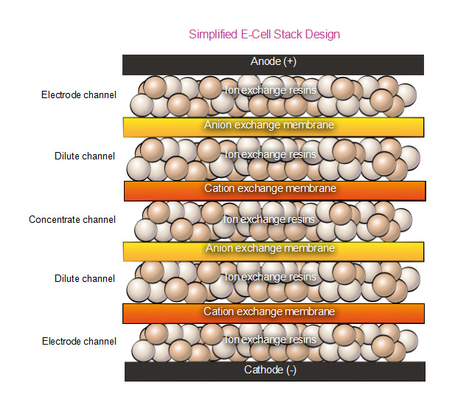

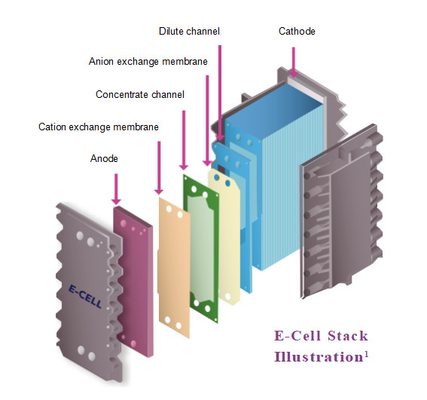

Le pile E-Cell MK-3PharmHT sono pile EDI disinfettabili con acqua calda che utilizzano corrente elettrica per deionizzare e lucidare l'acqua permeata da osmosi inversa (RO).La qualità dell' acqua del prodotto MK-3PharmHT supera i livelli di qualità USP necessari nelle applicazioni farmaceutiche contemporanee..
Applicazioni tipiche:
• Farmaceutici
• Laboratorio
Classificazione:
| Produttore |
Suez |
| Serie |
E-Cell Stack |
| Numero di modello |
MK-3PharmHT |
| Numero della parte |
E-Cell Stack |
| Descrizione |
Flusso nominale: 18 gpm
Intervallo di portata: 7 - 20 gpm |
| Peso di spedizione |
92 kg |
| Caratteristiche chiave |
Prestazioni tipiche - Qualità del prodotto
Resistenza: > 10 MOhm-cm
TOC: < 500 ppb
Disinfestazione con acqua calda -
Numero di cicli di disinfestazione di 1 ora: 160 cicli
Temperatura di disinfestazione: 176 a 185oF - 80 a 85oC
Max. pressione di ingresso di disinfestazione: 2,1 bar / 30 psi
Parametri di funzionamento
Recupero: fino al 96%
Flusso concentrato Corrente di contatore - Corrente di coesistenza standard ?? < 0,1 ppm (in CaCO3) Durezza dell'alimentazione
Tensione: da 0 a 300 VDC
Amperaggio: da 0 a 5,2 ADC
Pressione d'ingresso: Contro corrente da 4,1 a 6,2 bar Corrente concomitante da 3,1 a 6,2 bar 60 a 90 psi 45 a 90 psi
Caduta di pressione al flusso nominale: da 1,4 a 2,4 bar - da 20 a 35 psi |
| Lunghezza complessiva |
19" (48 cm) |
| Larghezza complessiva |
12" (30 cm) |
| Altezza complessiva |
24" (61 cm) |

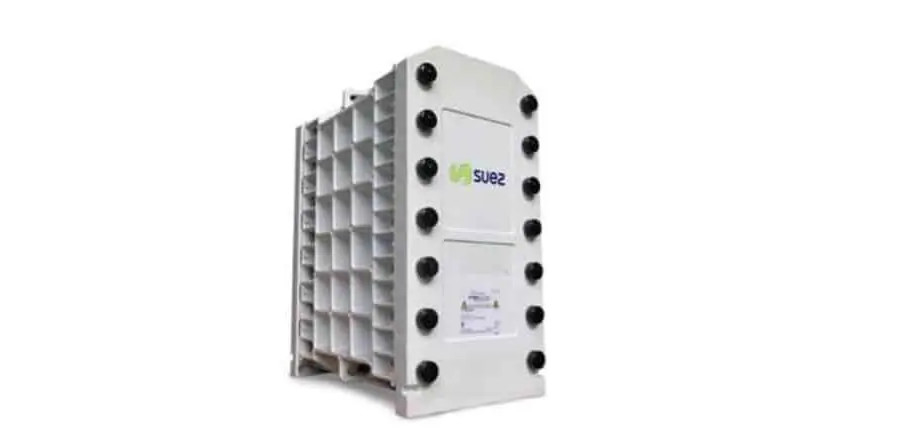

La figura seguente mostra GE, Suez e Veolia da sinistra a destra (tutti lo stesso prodotto:VeoliaModulo EDI)
Applicazioni tipiche
L'E-Cell MK-3PharmHT Stack produce acqua ultrapura che supera costantemente gli standard di qualità stabiliti da USP, EP e altre farmacopee in una serie di applicazioni.
* Produzione di acqua per iniezioni.
* Fornitura di acqua purificata per uso farmaceutico.
* Funziona come fonte per i sistemi di acqua purificata di laboratorio.
Per semplificare il processo di progettazione e migliorare ulteriormente la fiducia nella vostra applicazione EDI,Veolia offre proiezioni e garanzie di prestazioni per l'E-Cell MK-3PharmHT tramite il software Winflows* o tramite contatto diretto.
Assicurazione della qualità
L'E-Cell MK-3PharmHT Stack garantisce una qualità eccezionale con molteplici certificazioni e conformità:
* Marche CE, RoHS, CSA ed EAC per la sicurezza e la conformità ambientale.
* Tutti i materiali a contatto con i fluidi trattati dalla pila rispettano le normative FDA, garantendo la sicurezza per le applicazioni farmaceutiche e biotecnologiche.
* Certificazione UKCA per la conformità alle norme britanniche.
* Prodotto in un impianto ISO 9001 e ISO 14001, garantendo processi produttivi di alta qualità e sostenibilità ambientale.
* Certificazione Halal da parte dell'Islamic Food and Nutrition Council of America (IFANCA®), garantendo il rispetto delle leggi alimentari islamiche.
Queste garanzie offrono tranquillità nell'adozione della pila E-Cell MK-3PharmHT per le vostre esigenze di acqua ultrapura.
| MK-3PharmHT Stack Specificità |
| Numero nominale Flusso |
3.4 m3/h (15 gpm) |
| Flusso Tasso Distanza |
1.6 ¢5.4 m3/h (7,0 ¢23.8 gpm) |
| Trasporti marittimi Peso |
100 kg (220 (pounds) |
|
Dimensioni
(larghezza x altezza x profondità)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Prodotto Acqua QualitàNota 1 |
| Garanzie Disponibile |
| Resistenza |
≥ 10 Oh, mio Dio.cm |
| Tipico Rimozione Efficienza |
| Acido di sodio |
≥ 990,9% rimozione |
| Fabbricazione a partire da (SiO2) |
Su! a 99% rimozione |
| FunzionamentoParametri |
| Ripresa |
Su! a 96% |
| Voltaggio |
0 ¢ 300 VDC |
| Amperaggio |
0 ¢5.2 ADC |
| Innesco Pressione Nota 2 |
≤ 6.9 bar (100 (psi) |
| Pressione Scendiamo. Nota 3 |
1.4 ¢2.8 bar |
20 ¢40 psi |
| Disinfestazione con acqua calda Cicli |
160 |
| Massimo DisinfestazioneTemperatura |
85oC (F) |
| Massimo Pressione di ingresso di disinfestazione |
2.1 bar (30 (psi) |
| Mangimi Acqua Specificità Nota 4 |
|
Anioni intercambiabili totali
(TEA come CaCO3)Nota 5
|
≤ 63.6ppm
|
| Conducibilità Equivalente |
≤ 109μS/cm |
| Temperatura |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Durezza totale (in CaCO)3)Nota 6 |
≤ 1.0ppm |
| Silice (SiO)2)Nota 7 |
≤ 1.0ppm |
| Totale Prodotti biologici Carbonio (TOC in C) |
≤ 0.5ppm |
| TotaleCloruro |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Borone Nota 8 |
≤ 1.0ppm |
| pH |
4 a11 |
| Olio &Grassi |
Nessuna rilevabile |
| Particolato Nota 9 |
R.O.permeabile |
| Ossidazione Agenti |
Nessuna rilevabile |
| Colore Nota 10 |
≤ 5APHA |
Nota sul funzionamento e sull' utilizzo dello stack E-Cell MK-3PharmHT:
1.Variazioni delle prestazioni:Utilizzare il software di proiezione Winflows per valutare la qualità dell'acqua, la resistività, il sodio,e garanzie di prestazioni in silice su misura per le condizioni di progettazione- per il boro o per ulteriori garanzie, contattare Veolia.
2.Determinazione della pressione di entrata:La pressione di ingresso è influenzata dai requisiti di pressione a valle per i flussi di prodotto e di concentrato, dalla scelta del funzionamento controcorrente o concorrente,e il calo di pressione attraverso la pila.
3.Condizioni nominali:Tutte le specifiche sono fornite a portata nominale e a 25°C. Per la verifica specifica del progetto si rimanda al software di proiezione Winflows.
4.Specificativi dell'acqua di alimentazione:Verificare le specifiche dell'acqua di alimentazione per le condizioni di progettazione utilizzando il software di proiezione Winflows e il manuale per il proprietario della pila di celle elettroniche.
5.TEA (anione totale intercambiabile):Il TEA rappresenta la concentrazione collettiva di tutti gli anioni presenti nell'acqua di alimentazione, compresi i contributi di OH-, CO2 e SiO2.È essenziale utilizzare Winflows per garantire che l'acqua di alimentazione TEA è accettabile nelle specifiche condizioni di funzionamento dell'applicazioneIl valore tabellato è fornito a flusso minimo e temperatura massima.
6.Limiti di durezza dell'acqua di alimentazione:Il limite di durezza dell'acqua di alimentazione in forma di CaCO3 di 1,0 ppm si applica specificatamente al funzionamento standard di flusso controcorrente.1 ppm in CaCO3.
7.Considerazioni relative al limite di silice:Il limite di silice ammissibile diminuisce quando il flusso supera i valori nominali. Inoltre, se la durezza dell'acqua di alimentazione supera 0,5 ppm in CaCO3, il limite di silice ammissibile diminuisce a 0,5 ppm.
8.Livello di boro in alimentazione:Il tenore di boro nell'alimentazione non deve superare 0,3 ppm come B ogni volta che vi è un requisito di garanzia della silice o un requisito di garanzia della resistività superiore a 10 MOhm-cm.Livelli di boro più elevati possono compromettere le prestazioniIn assenza di tali requisiti, il limite è di 1,0 ppm di boro.
9.Osmosi inversa o acqua alimentare equivalente:Si raccomanda l'utilizzo di RO in quanto fornisce acqua di alimentazione EDI in gran parte priva di particolato, materiale colloidale e sostanze organiche ad alto peso molecolare che possono contaminare i mezzi di scambio ionico.Questo è fondamentale in quanto le pile EDI non possono essere retrolavate/fluidizzate per rimuovere le particelleI sistemi con una configurazione aperta tra il RO (o un'altra fonte) e la E-Cell devono includere filtri a monte della E-Cell per proteggere dalla contaminazione da particolato.un filtro assoluto di 5 μm o un filtro nominale di 1 μm è adatto.
10.Colore standard APHA:L'APHA si riferisce allo standard/scala di colori denominata per l'American Public Health Association ed è definita da ASTM D1209.
Per informazioni dettagliate e specifiche relative al funzionamento e alla manutenzione dello stack E-Cell MK-3PharmHT, si rimanda al software di proiezione Winflows e all'altra documentazione pertinente.
Per ulteriori modelli, fare clic su:L'accesso a tali apparecchiature è limitato a un numero limitato di unità.
Esempi di prestazioni della tecnologia EDI E-Cell
La tecnologia E-Cell EDI è stata applicata con successo in vari settori come l'energia, il petrolio, la chimica, l'acciaio, la farmaceutica e l'elettronica.
Per i casi di domanda, cliccare su:La Commissione ritiene che la misura sia compatibile con il mercato interno.
