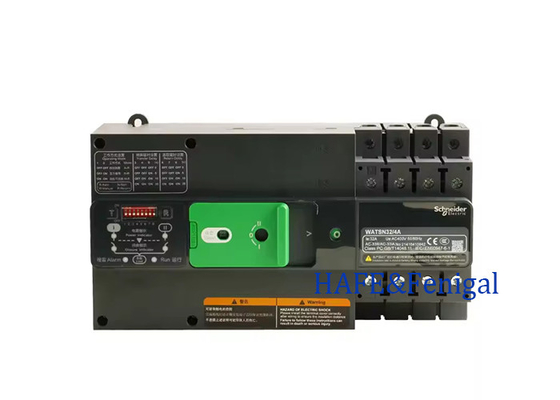

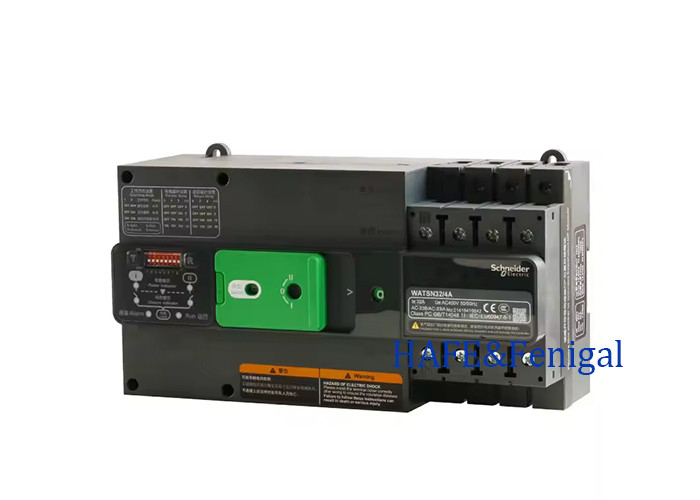

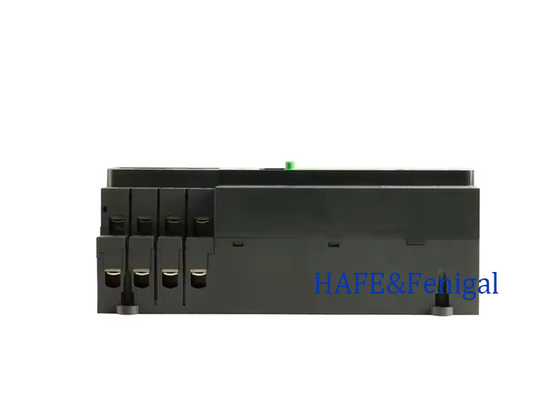

WATSN SERIES interruttore di trasferimento automatico a livello PC WATSN-100/32/4A NA00324 100A/160A/250A/630A
I vantaggi di questa nuova generazione di TransferPacT WATSN possono essere descritti come "compatti ed eccellenti, con grandi promesse" con le parole:
Compatto: con un'impronta ridotta, può adattarsi a spazi molto limitati.
Squisito: design unico e ingegnoso, tre posizioni di eccitazione sono integrate per fornire una rapida commutazione in millisecondi.
Raffinato: eccellente prestazione risultante da ripetute lavorazioni: categoria AC-33B, gamma completa di corrente di resistenza a breve termine (Icw).
Qualità: qualità e sicurezza sempre al primo posto.La linea di produzione automatica crea prodotti di alta qualità con produzione intelligente.
I controller a gamma completa supportano il protocollo di comunicazione Modbus per consentire una interconnessione completa.
Diversi: soddisfare esigenze diverse: controlli semplici e completi, certificazione multi-sistema completa.
Flessibile: consente la costruzione e l'espansione flessibili.
Su misura: progettato per le vostre esigenze, completamente equipaggiato con sistema di controllo intelligente TIDE 2.0 e architettura di piattaforma unificata.
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuity, la sicurezza e l'affidabilità dei carichi chiave. incorporando una struttura di azionamento di eccitazione.è ampiamente applicabile in vari ambienti e soddisfa ogni singolo cliente
Classe PC
• attrezzature per interruttori di trasferimento basate su dispositivi di commutazione meccanici, che non richiedono energia elettrica per tenere aperti o chiusi i contatti principali e in grado di produrre, trasportare,e correnti di rottura in condizioni normali di circuito, comprese le condizioni di sovraccarico di esercizio, e che produce e sopporta correnti di cortocircuito.
Estratto della IEC60947-6-1
L'interruttore di trasferimento automatico WATSN è stato appositamente progettato in conformità con i requisiti standard per il trasferimento di potenza.
In altre parole, può garantire la sicurezza dell'interruttore stesso e non sarà
danneggiati a causa di guasti quali sovraccarico o cortocircuito, mantenendo così una connettività affidabile dei circuiti.
| Cornice |
100 |
160 |
250 |
630 |
| Corrente di funzionamento nominale (A) Ie AC-33B |
63 |
160 |
250 |
630 |
| Numero di pali |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| Posizioni operative |
3 |
3 |
3 |
3 |
| Tipi di controllo |
A,R |
A,R |
A,R |
A,R |
| Caratteristiche elettriche determinate da GB/T 14048.11 (IEC 60947-6-1) |
|
|
|
|
|
| Tensione nominale di isolamento (V) |
- Sì |
690 |
800 |
800 |
800 |
| tensione di resistenza all'impulso nominale (V) |
Uimp |
6000 |
8000 |
8000 |
8000 |
| Tensione di funzionamento nominale (V) |
Ue AC50/60Hz |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
380-415 V |
| Frequenza di funzionamento nominale (Hz) |
f |
50/60 |
50/60 |
50/60 |
50/60 |
| Corrente di resistenza a breve durata nominale (kA/60 ms) |
Icw |
5 |
10 |
10 |
12.6 |
| Capacità nominale di produzione di cortocircuito (kA) |
C.M. |
7.65 |
17 |
17.24 |
25.55 |
| Corrente di picco (kA) |
Ipeak |
16.24 |
20.84 |
20.04 |
33.91 |
| Durabilità meccanica |
8000 |
10000 |
10000 |
10000 |
| Durabilità elettrica |
6000 |
6000 |
6000 |
6000 |
| Installazione e connessione |
|
|
|
|
|
| Metodo di installazione |
Ferrovia/piastra di base |
Ferrovia/piastra di base |
Piastra di base |
Piastra di base |
| Metodo di cablaggio |
Cavo |
Barre a sbiadimento piatto |
Barre a sbiadimento piatto |
Barre a sbiadimento piatto |
| Dispositivo ausiliario |
|
|
|
|
|
| Non bloccato |
■ |
■ |
■ |
■ |
| Feedback sulla posizione |
□ |
□ |
■ |
■ |
| Copertura del terminale |
□ |
□ |
- |
- |
| Fessura della rotaia |
□ |
□ |
- |
- |
| Copertura di isolamento terminale |
■ |
■ |
- |
- |
| schermo isolante interfase |
- |
- |
□ |
□ |
Nota: ■ Standard □ Facoltativo (1) 230V/400V
Nota:
I tipi di controllore includono: A - tipo terminale; B - tipo base; D - tipo intelligente
Corrente termica convenzionale: 32, 40, 63, 80, 100, 160, 250, 400, 630
Numero di pali selezionabile: 3, 4 (tutte le serie)
Dispositivo elettrico classe: PC - senza protezione contro cortocircuito e sovraccarico
Modi di funzionamento: R - Cambio automatico e recupero automatico; S - Cambio automatico senza recupero automatico; I - Standby reciproco
Funzioni aggiuntive: collegamento X-Protezione antincendio; segnale di feedback F (segnale di feedback sulla posizione); modulo di monitoraggio della corrente (disponibile solo per il regolatore di tipo D)
*: per gli attuatori della serie INT non è necessario aggiungere il testo contrassegnato da "*" e il seguente ".".
**: possono essere forniti due metodi di installazione: montato sul dispositivo e montato sul pannello.
Si prega di aggiungere una nota se è necessaria l'installazione di pannelli.
